MC4-kontakthållare för solcellsinstallationer | Säkra DC-anslutningar

Solcells-DC-kontakter är ett viktigt gränssnitt i alla solcellssystem.

Felaktig kabeldragning, överdriven böjning eller exponerade kontakter kan leda till fel, säkerhetsrisker och kostsamma driftstopp.

Osäkrade DC-kontakter är ofta:

• Utsatt för sol, regn, is och vatten
• Utsatt för kraftig kabelböjning och kinkning
• Installeras inkonsekvent beroende på förhållandena på plats

Konstruerad för säker, verktygsfri installation

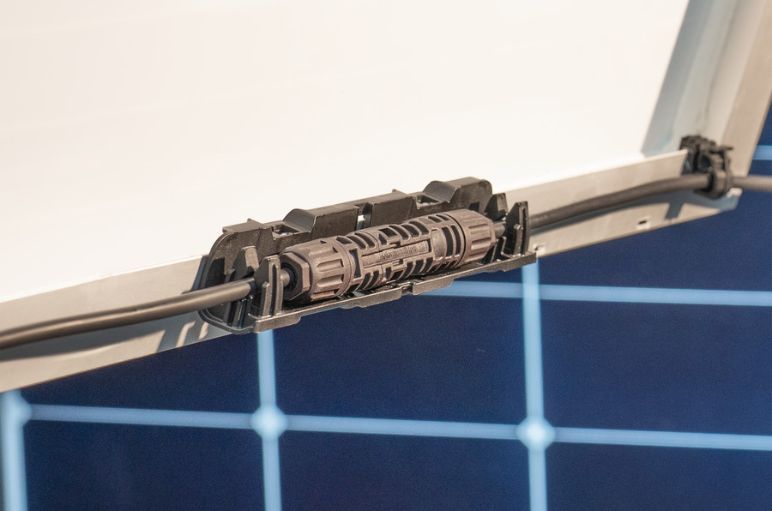

Hållaren är utformad för MC4- och MC4 Evo 2-kompatibla solcellskontakter och har två integrerade EdgeClips som enkelt trycks fast på standard aluminiummodulramkanter – för hand, utan verktyg.

• Montering med tryckfäste på modulkanter (1,0–3,0 mm)
• Kontakten sätts i med en enkel intryckningsfunktion
• Icke-förstörande frigöring av kontakten för serviceåtkomst

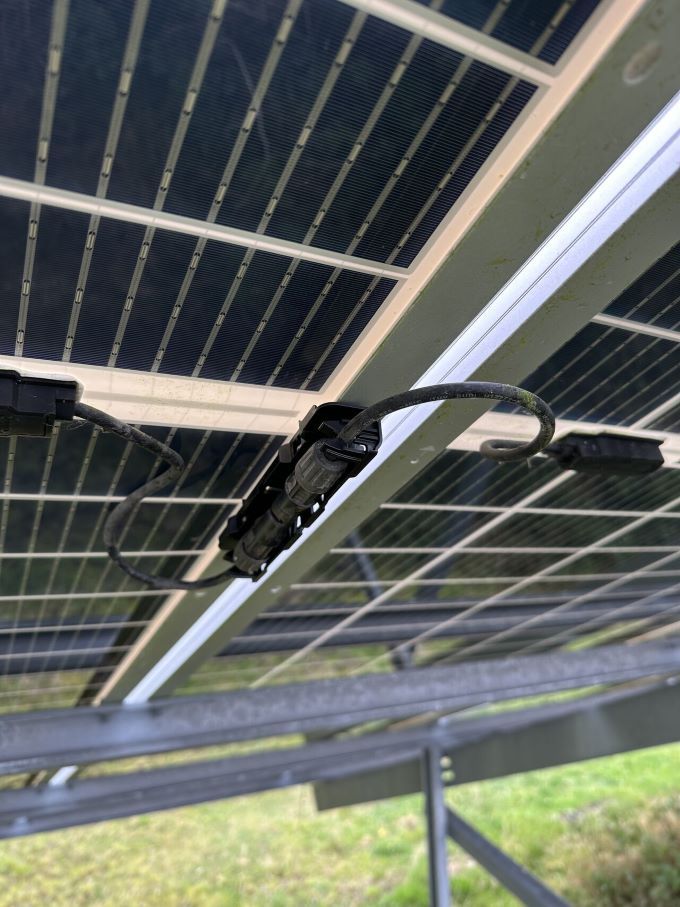

• Förhindrar överdriven kabelböjning och kinkning

• Bibehåller 20 mm rak kabellängd på båda kontaktändarna , enligt Stäublis installationsanvisningar

• Definierat avstånd mellan kontakt och jordad metall

• Minskad brandrisk och ökad säkerhet för tekniker och djur

• Skydd mot miljöexponering: inte längre utsatt för UV-strålning, regn, is eller stillastående vatten

• Ingen nedsänkning av DC-kontakter

• Hållarna stöder visuella och drönarbaserade inspektioner tack vare definierad positionering av kontaktdon

• Förbättrar underhållseffektiviteten och feldetekteringen

• Hjälper till att minska driftstopp och långsiktiga servicekostnader

• Teknisk kompatibilitet med endast c-rimp-kontakter av typen Stäubli MC4 och MC4 Evo 2

• Lämplig för DC-kabelstorlekar: 4, 6 och 10 mm²

• Passar inuti modulramar med endast 22 mm fritt utrymme

• Helt kompatibel med 35 mm standardmodulramhöjd

• Kan även monteras på utsidan för mindre ramkonstruktioner
