Kabelgenomföringar för säker installation

Kabelgenomföringar för avlastning, böjskydd och kantskydd

Flexibla kabelgenomföringar som passar ditt användningsområde

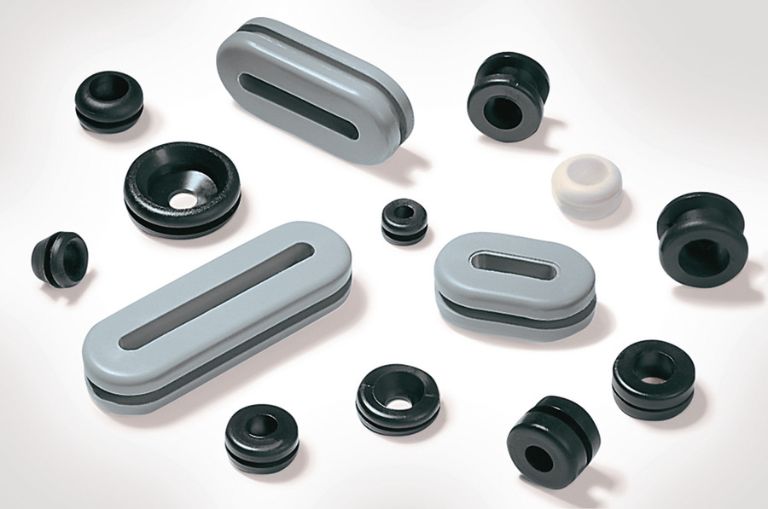

HellermannTyton kabelgenomföringar och kanskydd

Vassa kanter, konstant mekanisk påfrestning, kemikalier eller miljöpåverkan - det finns många faktorer som kan skada kablar. Användning av kabelgenomföringar och kantskydd bidrar till att minimera dessa risker och skydda kablarna.

Om kablar exempelvis måste dras igenom små runda hål hjälper kabelgenomföringar till att förhindra slitage. När det rör sig om större eller oformliga håltagning med skarpa kanter eller raka kanter är användning av så kallade kantskydd ett bra val.

En annan typ av kabelgenomföringar är de som sätts in i kabeländar. Dessa genomföringar minskar belastningen på kablarna.
Böjskydd är kabelhylsor skyddar kabeln från att böjas eller trassla ihop sig.
Det finns även kabelgenomföringar som kombinerar både böjskydd och avlastning i ett. Oavsett vilka kabelskydd som är bäst för din applikation, har vi rätt kabelgenomföring för dig.

Kabelgenomföringar

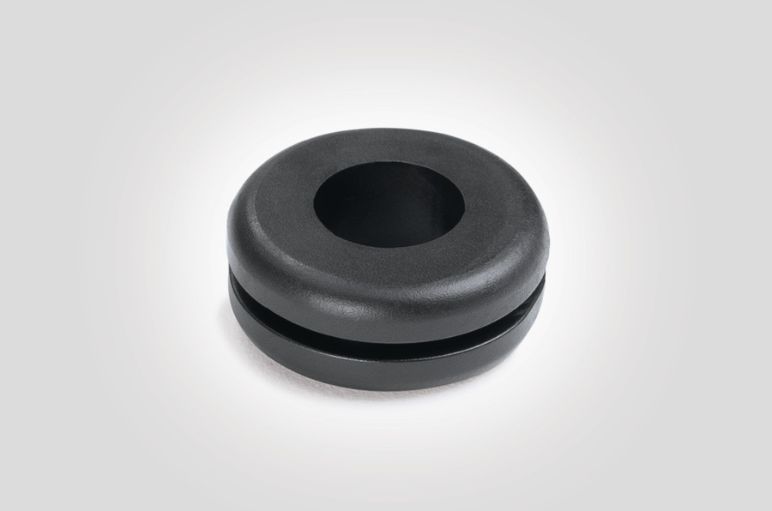

Öppna kabelgenomföringar som skyddar mot nötning

Kabelgenomföringar för skarpa håltagningar i tex metall.

På alla ställen där kablar måste föras genom hål är användning av kabelgenomföringar ett bra val.

Öppna kabelgenomföringar skyddar kablarna och ledningarna på ett optimalt sätt från att nötning sker mot vassa kanter.

Fler fördelar:

  • Ytterligare avlastningsskydd
  • Flexibel och enkel process
  • Hög kemikalie- och miljöresistens

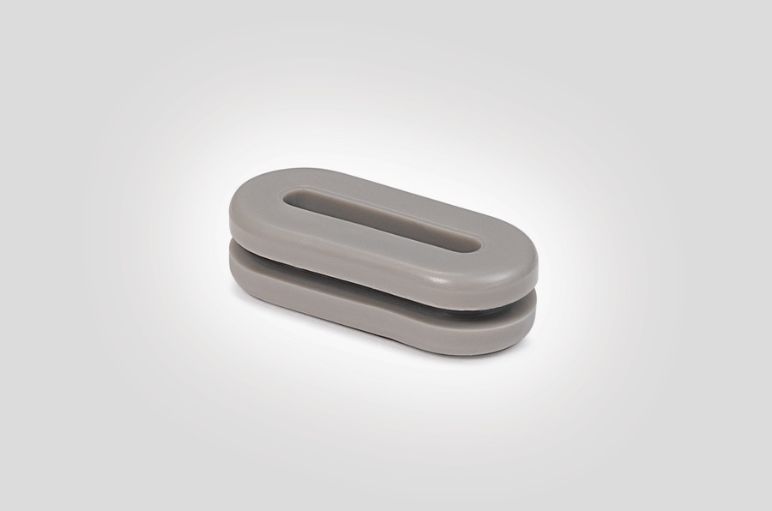

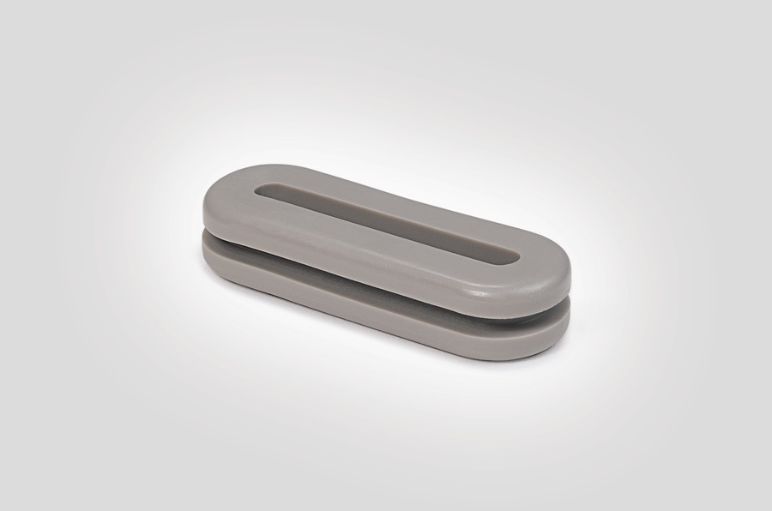

Puch-in kabelgenomföringart: skyddar kabeln mot skarpa kanter

Kabelgenomföringar för kantskydd finns i färgerna grå och svart för kanter med väggtjocklek från 0.8 till 6.0 mm.

De finns i både runda och ovalt format. De senare är så kallade avlånga kabelgenomföringar, lämpliga för både platta kablar och bandkablar.

De är tillverkade i  PVC eller flamhämmande PVC-FR.

Kantskydd för skarpa panelkanter och håligheter

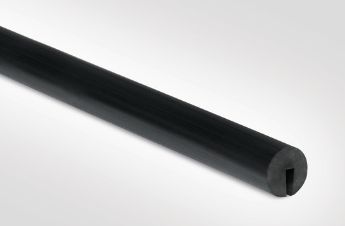

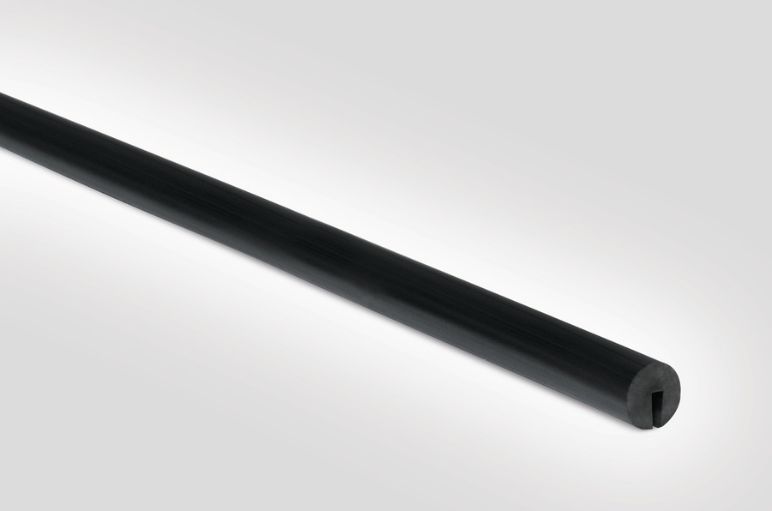

Robust kantskydd för vassa panelkanter

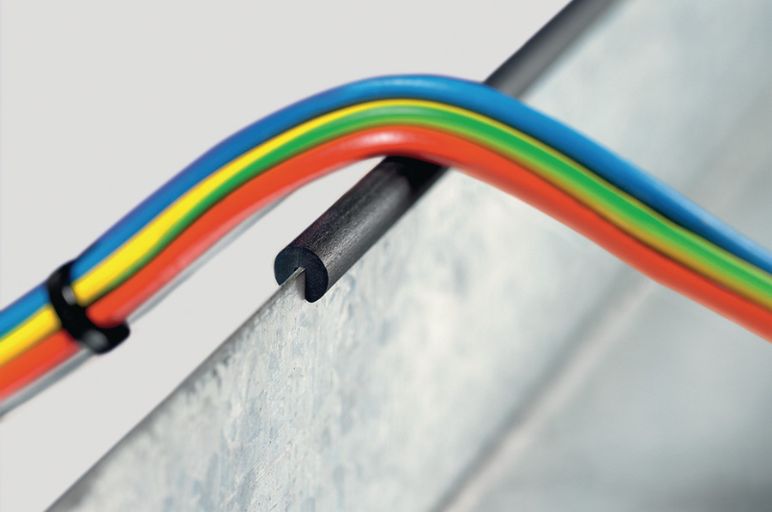

PS1 kantskydd - rundad form

Det flexibla kabelgenomföringen EdgeGuard ger optimalt skydd för kablar som dras längs områden med vassa kanter.

Tack vare mjuk, flexibel PVC, tär den här kabelgenomföringen enkel att använda and passar kanten perfekt.

Förutom aspekten kabelskydd är EdgeGuard även en designlösning för att snyggt sätt täcka över kanter och finns i tre olika varianter:

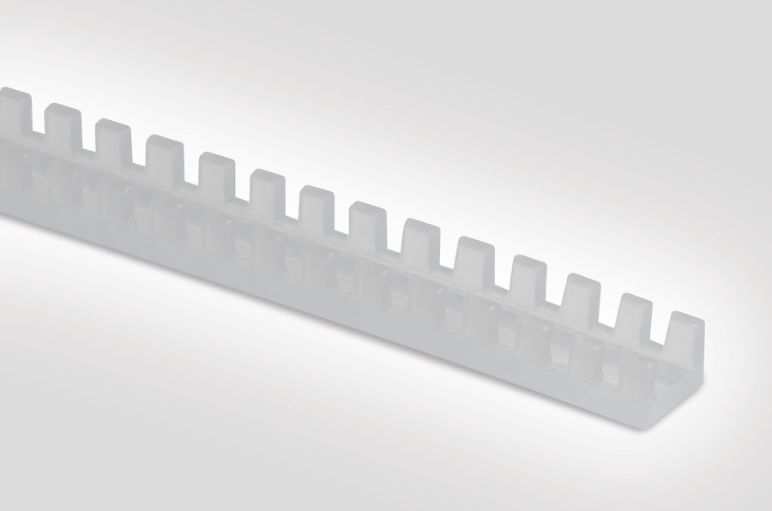

Tandat kantskydd för skarpa kanter i håligheter

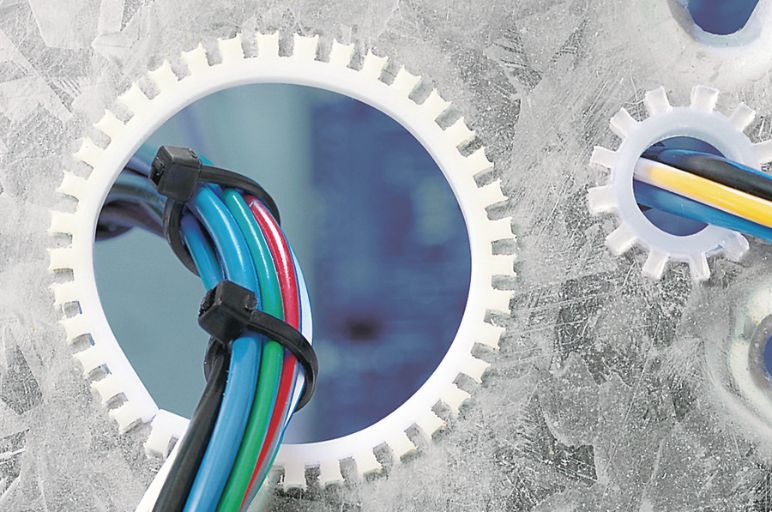

Flexiform - Tandat kantskydd för skarpa kanter i håligheter

Det flexibla kantskyddet Flexiform för kablar används ofta för håligheter och kanter i metall. Den här flexibla kabelgenomföringen säkerställer även säker och materialvänlig kabeldragning vid alla typer av håltagningar med hårda och skapa kanter, exempelvis i chassin eller enhetskonstruktion.

Fördelarna i korthet:

  • Tättslutande, tandad gjuten skena
  • Mycket flexibelt, böjbart material (PTFE)
  • Enkel och säker installation utan lim
  • Utmärkt skydd vid höga temperaturer

Flexiform finns i 3 olika materialklasser::

  • G51P: tillverkad av PE, -30°C / +80°C, standard slitageresistens
  • G51N: tillverkad av PA6, -60°C / + 95°C, hög slitageresistens
  • G51T: tillverkad av PTFE, -60°C / + 260°C, hög temperatur- + kemikalieresistens

Kabelgenomföringar med dragavlastning och böjskydd



Kantskydd med dragavlastning

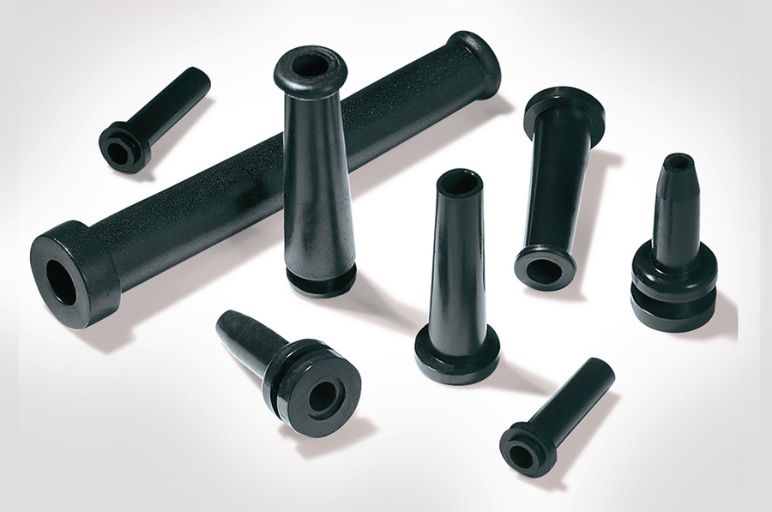

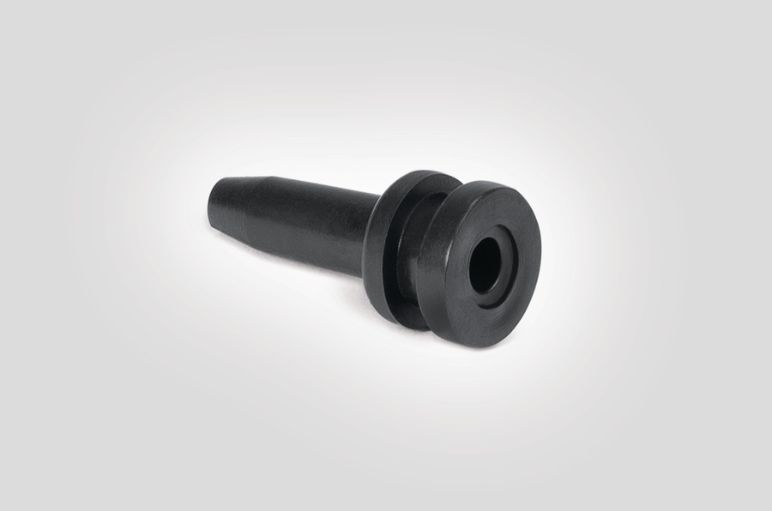

Kabelgenomföringar med dragavlastning och böjskydd

Kabelgenomföringar med dragavlastning skyddar kabeln eller elanslutningen från att skadas vid dragkraft.

Fördelar i korthet:

  • Flexibel och enkel att installera
  • Säkerställer hög dragkraft
  • Mycket resistent mot kemikalier och miljöpåverkan

Dessutom finns det kabelgenomföringar som förhindrar böjning, de används till exempel vid uttag som mekaniskt skydd för kablar och ledningar.

Vissa genomföringar kombinerar båda egenskaperna: de avlastar kabeln och skyddar den från att böjas.

Kabelgenomföringar – böjskydd och kantskydd



Set med kant- och böjskydd

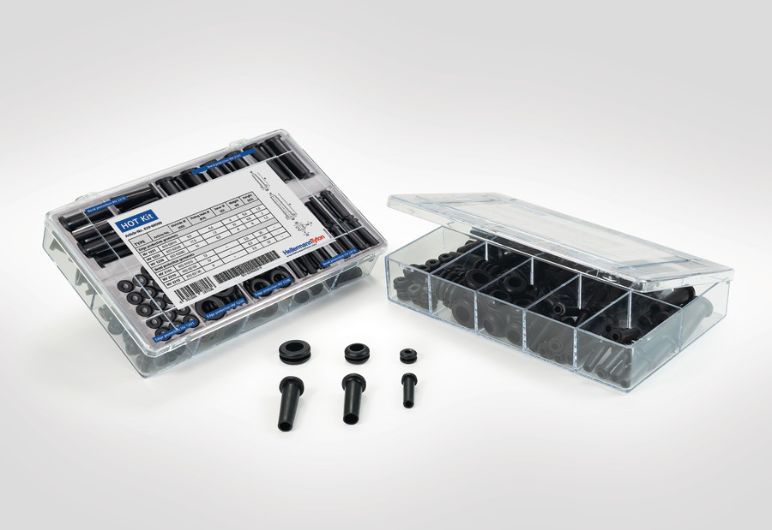

Kabelenomföringar i sortimentslåda – böjskydd och kantskydd

Sortimentslådan HOT kit innehåller 100 st kabelgenomföringar i en liten smidig låda – 50 st böjskydd och 50 st kabelgenomföringar i olika storlekar och dimensioner.

Oavsett om det är för bygg-, reparations- eller gör-det-själv-ändamål: Med den här genomföringskitet har du alltid rätt lösning till hands.

Alla delarna är flexibla samt enkla att använda och har mycket god motståndskraft mot kemikalier och miljöpåverkan.

Frågor och svar

Varför används kabelgenomföringar?

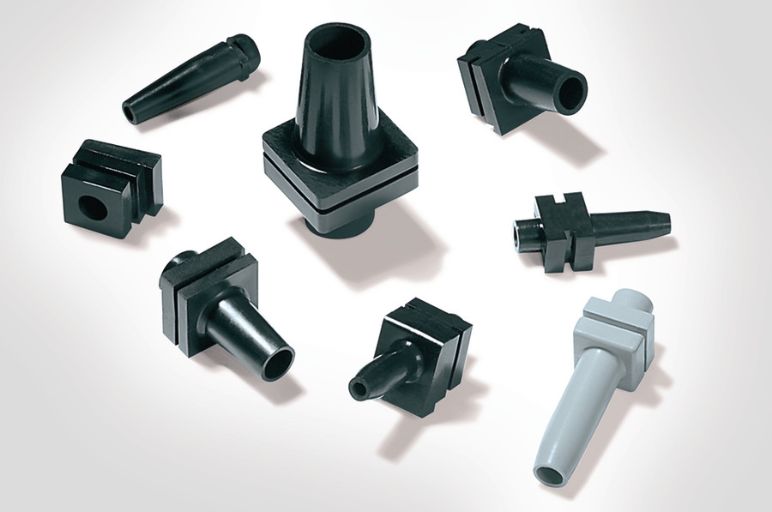

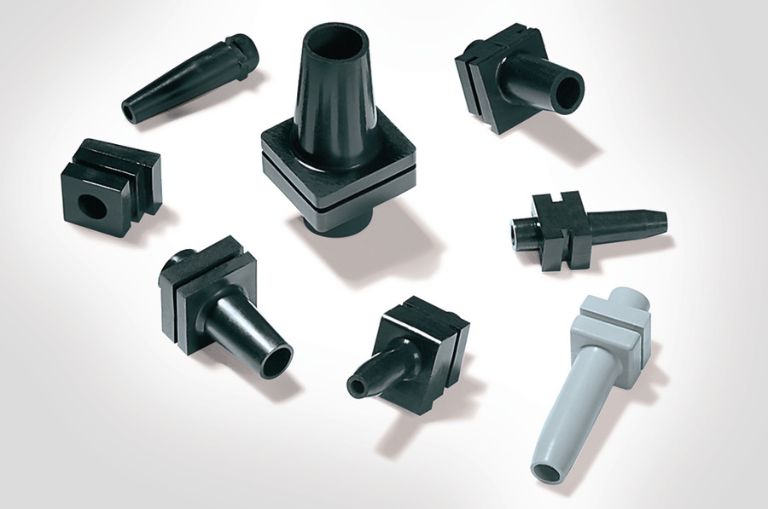

Töjbara kabelgenomföringar

En kabelgenomföring är ofta en rundad ring som monteras i ett panelhål för att skydda kablarna mot nötning och slitage och från miljöpåverkan. Man kan också använda dessa ringar för att säkerställa ett fast grepp om kabeln eller ledningen.

Kabelgenomföringar bidrar också till att kabeln inte böjer sig eller används för att säkerställa korrekt avlastning.

Hur installerar man kabelgenomföringar?

kabelgenomföring trycks helt enkelt genom panelhålet för hand tills den snäpper på plat

En öppen kabelgenomföring trycks helt enkelt genom panelhålet för hand tills den snäpper på plats.

Det flexibla materialet gör att genomföringen kan klämmas ihop för enkel montering.

Efter installationen säkerställer kantdesignen att kabelgenomföringen inte faller ut.

Hur väljer man rätt kabelgenomföring?

Hur man väljer rätt kabelgenomföring

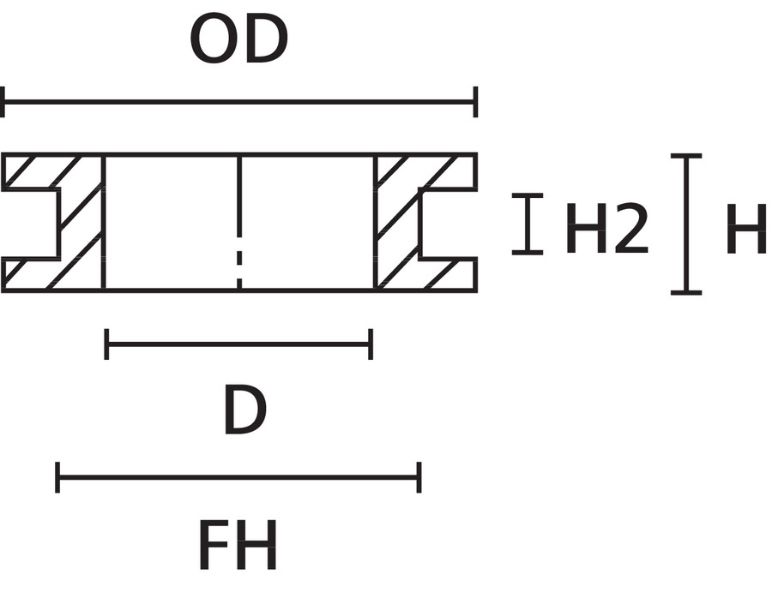

För att välja rätt kabelgenomföring krävs 3 grundläggande mått. Din kabeldiameter, diametern på panelhålet och paneltjockleken.

FH-mått = panelhålets storlek

H2-mått = paneltjocklek

D-mått = hålstorleken på kabelgenomföringen, beroende på diametern för den kabel som ska gå igenom den.

Två kompletterande parametrar är H-måttet (höjd) och OD-måttet (yttre diameter), som beskriver den totala storleken på kabelgenomföringen.
