Flexslang & Korrugerad slang för industri och elinstallationer

Flexslang med lämpliga kopplingar och hållare

Hitta rätt korrugerad plastslang för din applikation

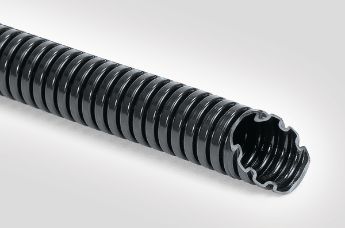

HelaGuard HG-FR flexslangar erbjuder utmärkta brandskyddande egenskaper.

Inom fordonsindustri, mekanisk konstruktion och anläggningsbyggnation, i tåg och offentliga byggnader finns flexslang nästan överallt. Korrugerad slang används huvudsakligen för att skydda kablage.

Med tanke på varierande användsområden tillverkas skyddsslang med olika diametrar och av olika material, till exempel PA6, PA12, PP och PE. Även om dessa vanligen är styva material, blir plastslangen flexibel och böjlig tack vare den korrugerade konstruktionen.

Korrugerad plastslang finns både i slutna och slitsade varianter, och det finns ett brett sortiment av olika väggtjocklekar. För korrekt installation krävs användning av passande slangkopplingar, och matchande slanghållare.

Denna sida ger dig en översikt över HellermannTytons sortiment av flexslang och korrugerad slang.

Produktöversikt



Flexslang för panelbyggare

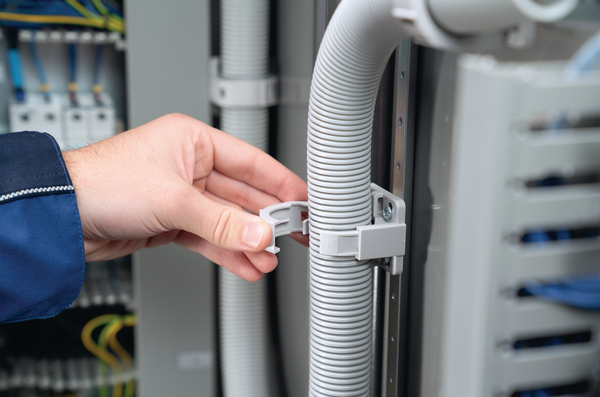

CTCC-IWS korrugerad slanghåller och IWS sprialförstärkt skyddsslang.

Lösningar för att fästa och förlägga kablar i kopplingsskåp ska vara enkla att arbeta med.

Precis som våra hållare för IWS-spiralförstärka skyddsslangar: Förutom tidsbesparingen, är våra hållare det bästa valet i de avseenden, särskilt tillsammans med våra matchande IWS spiralförstärkta flexslangar.

Stadiga, säkra, väl genomtänkta: Våra praktiska hållare för korrugerad slang är anpassade för hålmönstret i styrskåpet, och de kan monteras med snabblås - och bekvämt öppnas igen med skruvmejsel om så behövs.

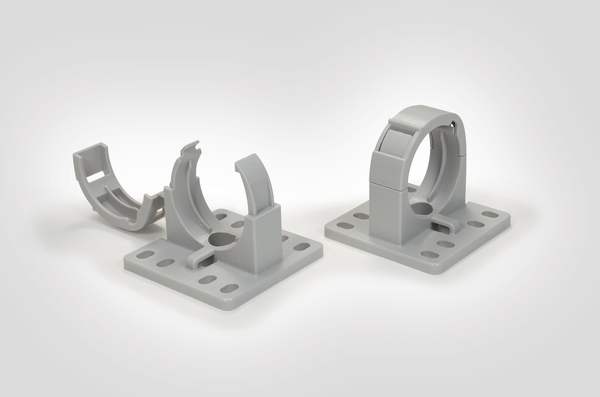

CTCC-IWS korrugerad slanghållare.

Den smarta produktdesignen för våra slanghållare erbjuder många fördelar:

  • Förberedd infästning i öppet läge
  • Flexslangen kan rotera i hållaren
  • Fästpunkt på båda sidorna för buntband
  • Ytterligare kabeldragning möjlig
  • Skruvhåler matchar hålmönstret i styrskåpet
  • Lätt att öppna igen med skruvmejsel

Spiralförstärkt skyddsslang

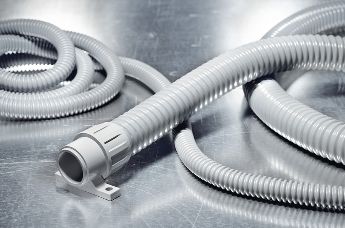

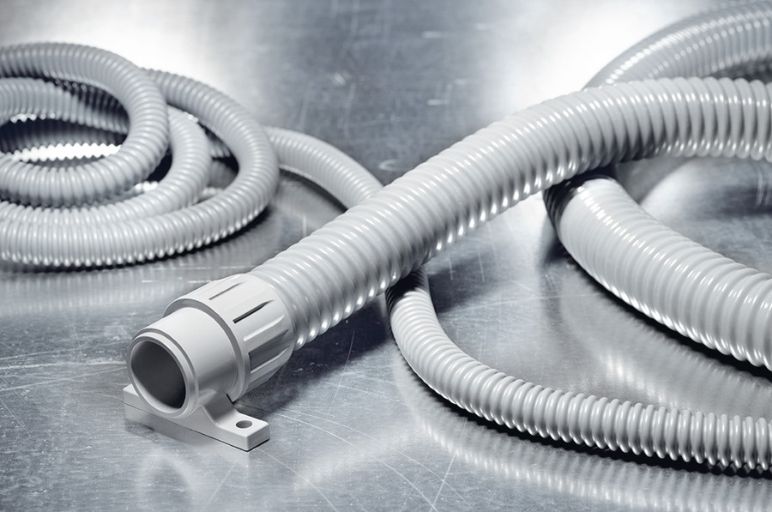

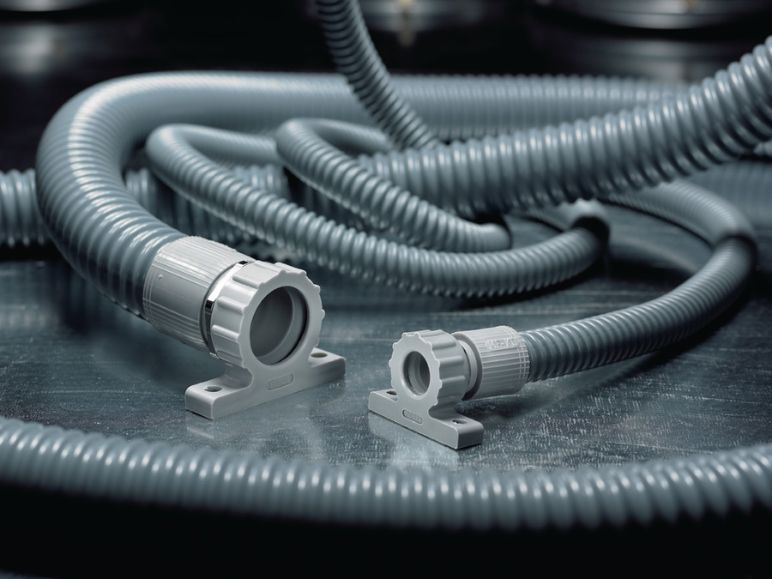

FlexiGuard spiralförstärkt skyddsslang är extremt flexibla och ger utmärkt mekaniskt skydd.

De mycket flexibla korrugerade FlexiGuard-slangarna imponerar med sin mycket god böjlighet.

Fler fördelar:

  • Utmärkt mekaniskt skydd
  • God motståndskraft mot alkalier och syror
  • God motståndskraft mot kemikalier
  • God beständighet mot UV-ljus och ozon

FlexiGuard slang används huvudsakligen i maskin- och anläggningskonstruktion, robottekniks och som skydd vid ingångar i kopplingsskåp.

Lämpliga kopplingar för FlexiGuard kabelskydd:

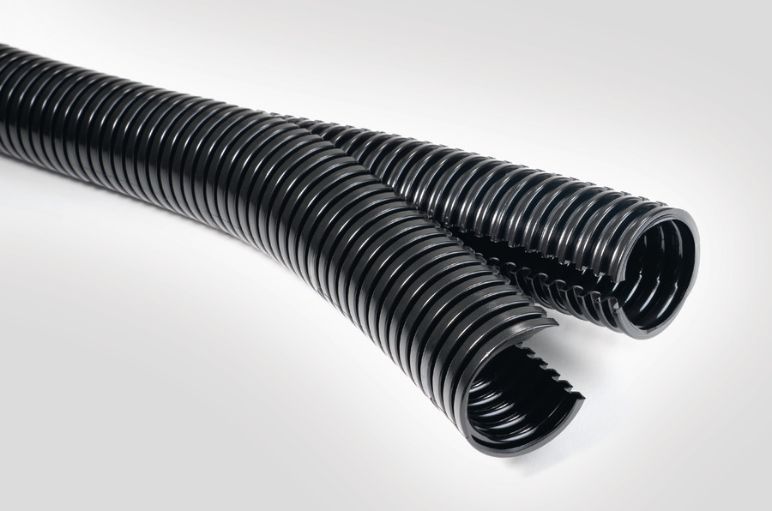

Slitsad flexislang



Spiralslang, dubbelslitsad

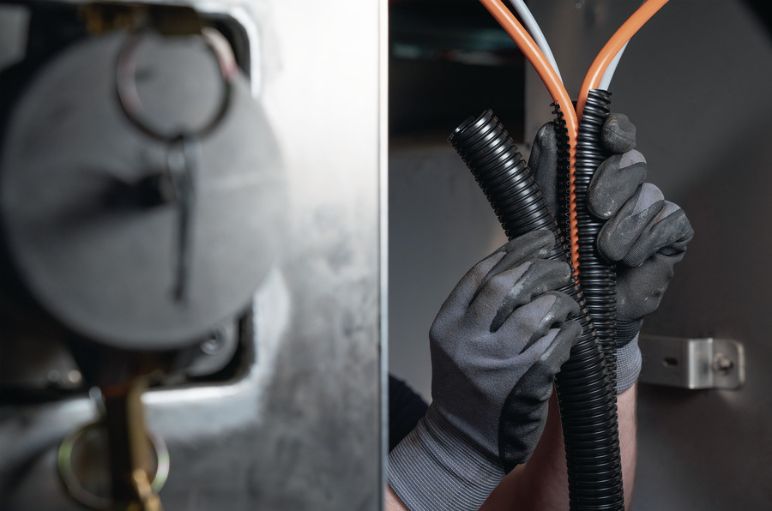

HelaGuard HG-DC korrugerade spiralslangar är idealiska för förinstallerade kablar

De dubbelslitsade HG-DC kabelskyddet är idealiskt för installationer där efterinstallationer förekommer. Till exempel:

  • Skåpbyggare
  • Maskin- och anläggningskonstruktion

Med HG-DC kabelslang, läggs kablarna in från sidan och slangen kan enkelt öppnas igen. Kabelskyddet är mycket nötningståligt, halogen-, svavel- och fosforfritt samt självsläckande. Den är tillverkad av PA6 och levereras på rulle, i längder på 25 meters, 50 meters eller i andra längder på beställning.

Enkelslitsad Spiralslang

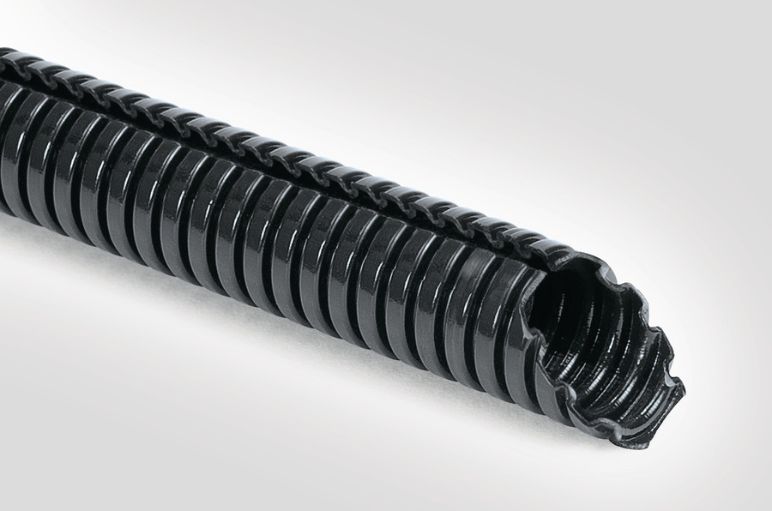

HelaGuard HG-ELWS, korrugerad slang med extra låg vikt

Den slitsade PA6-flexslangen HG-ELWS används framför allt i maskiner och nyttofordon.

Fördelar:

  • Beständig mot lösningsmedel och oljor
  • Fri från halogen, svavel och fosfor

Det korrugerade kabelskyddet HG-ELWS finns i svart och grått (på begäran).

Korrugerad slang: låg-, standard- och hög vikt



Korrugerad plastslang med låg vikt

Flexibel, lättviktig korrugerad slang med liten böjningsradie.

The tunnväggiga HG-LW korrugerad plastslang passar för applikationer med liten mekanisk belastnings, t.ex. i:

  • Maskin- och anläggningskonstruktion
  • Panelskåp
  • Byggnader

Den flexibla HG-LW har låg vikt och lång livslängd. Den är mycket stöttålig och formstabil med mycket god beständighet mot lösningsmedel och oljor.

Korrugerad flexslang, standardvikt

Flexibel och mycket nötningsbeständig korrugerad slang av standardvikt.

Det mkorrugerade kabelskyddet HG_SW med medeltjocka väggar rekommenderas för användning i industriapplikationer, t.ex. inom områdena:

  • Maskinteknik
  • Anläggningskonstruktion
  • Panelbyggare
  • Offentliga byggnader

HG-SW är mycket flexibel och nötningstålig. Den är mycket stöttålig och formstabil samt självsläckande enligt UL94 V2.

Fler standardflexslangar:

  • HG-HI: Mycket formstabila för applikationer med mycket rörelser
  • HG-PP: Tillverkade av Polypropylene (PP), passar att lägga i t.ex betong och murbruk
  • HG-FR: Flamhämmande, för höga krav på brandklassning

Spiralslang, hög vikt

Flexibelt, tungt korrugerad slang för höga mekaniska krav.

Det tjockväggiga HG-HW spiralkabelskyddet används huvudsakligen där mekaniskt specialskydd krävs för kablarna, t.ex i:

  • Mekanisk konstruktion och anläggningskonstruktion
  • Byggkonstruktion

HG-HW är utformad för krävande miljöer, erbjuder hög mekanisk styrka och god stöttålighet.

Materialet är även beständigt mot lösningsmedel och oljor, nötningståligt och självsläckande enligt UL94 V2.

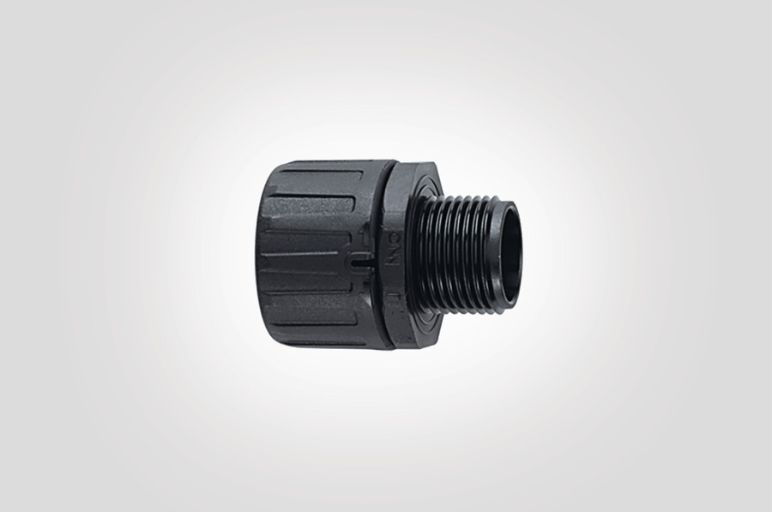

Kopplingar till Spiralslang



Välj rätt koppling för din tillämpling

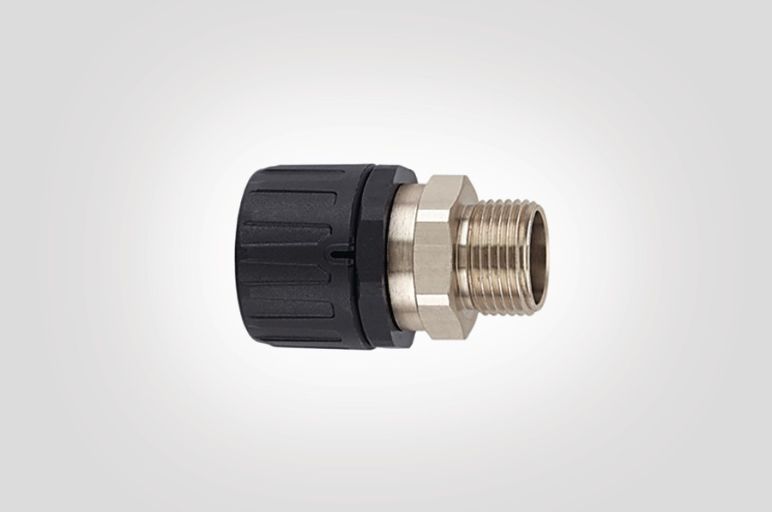

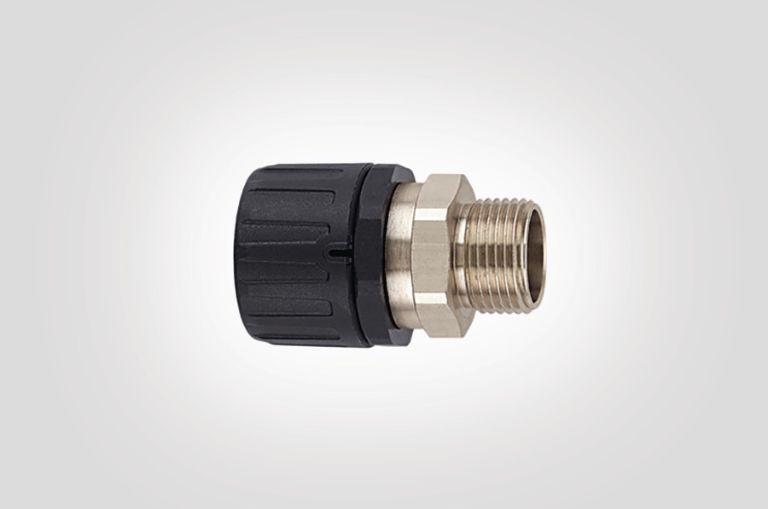

HelaGuard HG-SM Extern gänga rak, IP66.

Produktportfolien HelaGuard innehåller lämpliga kopplingar för alla tänkbara krav. Det görs dock en skillnad i fråga om design. Till exempel finns kopplingar med vinkeln 45°90° eller rak.

En anna skillnad på tillbehören för kabelskydd är olika skyddsklasser enligt DIN EN IEC 60529.

Kopplingar i kombination med motsvarande plastslang finns i följande skyddsklasser:

  • IP66
  • IP67
  • IP68
  • IP69k

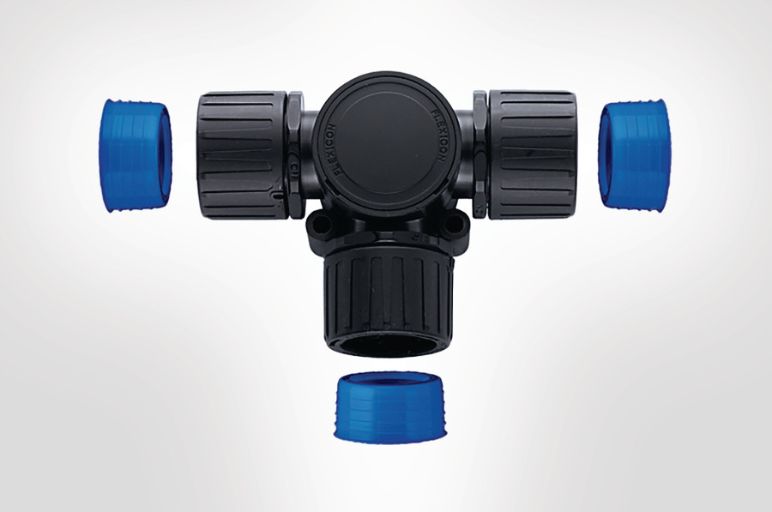

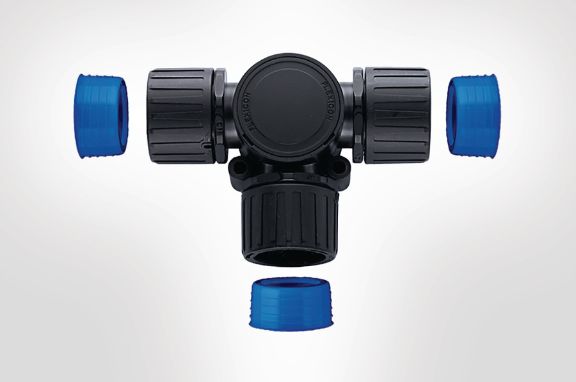

HelaGuard HGL-T, T-kontakt med ledningstätningar.

HelaGuard plastkopplingar monteras enkelt, snabbt och mycket säkert. De ger extra hög säkerhet mot att dras isär, är vibrationsbeständiga och står emot mekaniska påfrestningar. De kan tas bort med en skruvmejsel. Plastkopplingarna HelaGuard kan användas många gånger.

Här är en översikt över våra tillbehör till korrugerad slang. Klicka på respektive kategori för att se enskilda produkter och mer detaljerad data om dem:

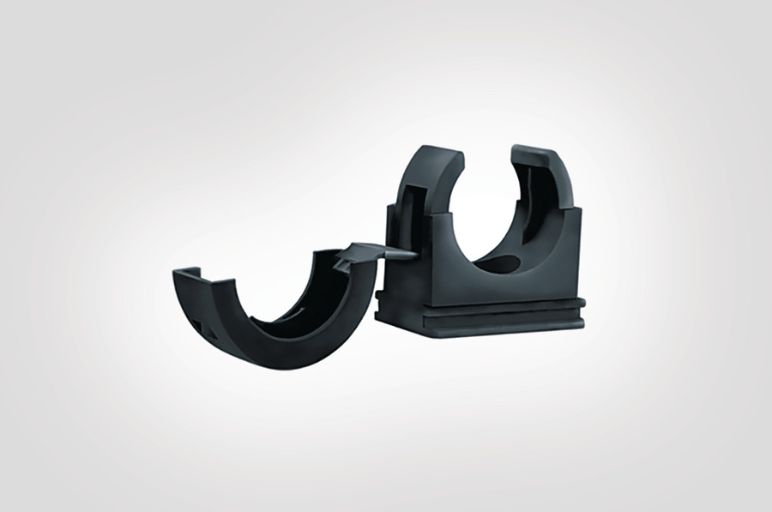

Hållare för flexslang



Skruvbar infästningsklämma för plastslang

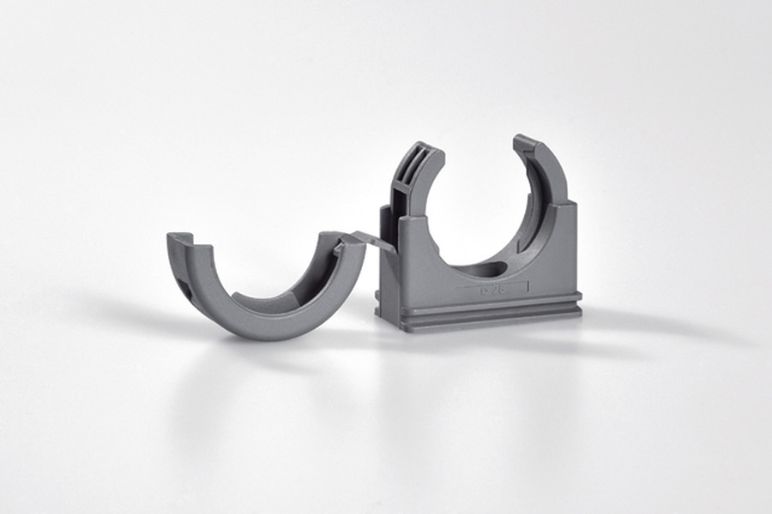

PACC hållare för korrugerad flexslang.

Med PACC -hållare för spiralkabelskydd med integrerat lock kan HelaGuard plastslangar fästas säkert.

De invändiga räfflorna hindrar slangen från att rubbas ur sitt läge. Hållaren installeras snabbt och enkelt och kan fästas med skruvar.

Pläterad stålklämma med PVC-överdrag

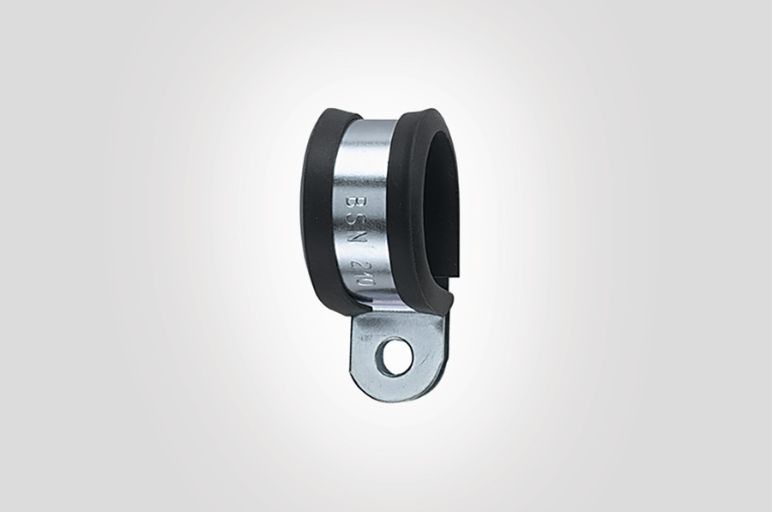

AFCS -klämman används för att säkra metallrör.

Galvad stålbult AFCS med PVC skyddsprofil används som en ytterligare säkerhetsdetalj för spiralslang.

Hållaren är mycket användarvänlig. Dess skyddsprofil förhindrar skada genom nötning.

Kabelskyddshållare för panelbyggnation

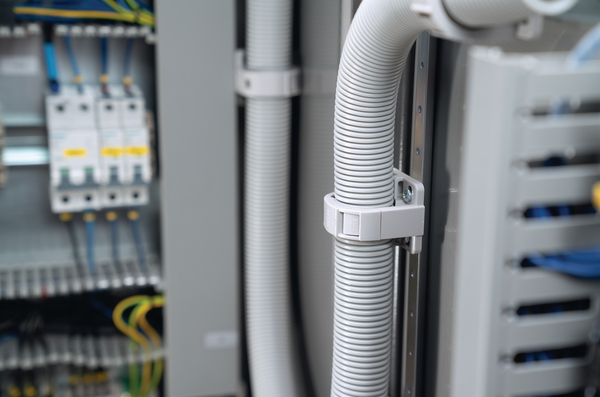

IWS korrugerade slang används för att leda och skydda ledningar i kontrollpaneler, kopplingssystem och maskinbyggnad.

Passar perfekt för kopplingsskåp - våra IWS hållare inkl. passande flexslang.

Du kan hitta mer information om dem längre upp på denna sida.

Vanliga frågor

Hur hittar jag rätt flexslang?

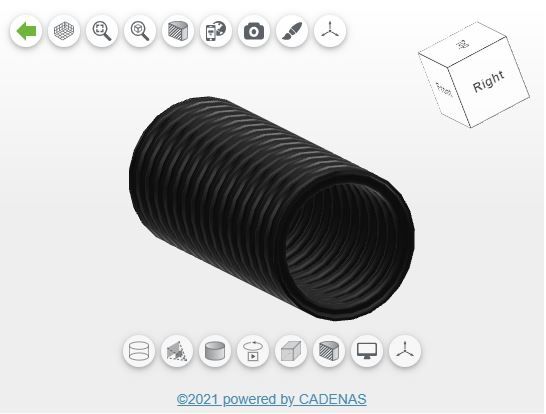

CADENAS, corrugated tubing.

I samarbete med programvaruleverantören CADENAS, erbjuder vi de flesta av våra HelaGuard flexslangar i plast med passande kopplingar online: i form av en kostnadsfri 2D- och 3D-modell.

Förutom utförliga specifikationer om enskildaproduktlösningar, hittar du även en rad produktbilder tillsammans med användbar modelldata..

CADENAS låter dig enkelt söka fram rätt lösning för just din tillämpning – för ännu mer exakt planering, från den allra första idén.

Hur hittar jag rätt spiralslangskoppling?

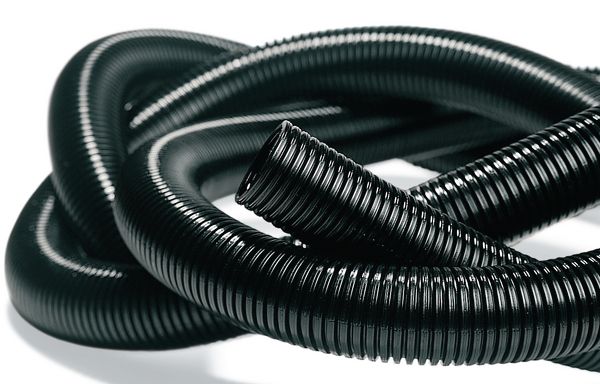

IWS flexibel invecklad slang.

Med utgångspunkt från namnet HelaGuard-plastkoppling, kan du enkelt fastställa bland annat IP-klass, typ av gänga och kopplingsform.

För att så enkelt som möjligt hitta rätt koppling, kan du ta en titt på vår HelaGuard nomenklature här. (Sid 21)

Hur tar man bort eller installerar kan flexslangens kopplingar?

Allt du behöver för att ta bort HelaGuard plastkopplingar är en skruvmejsel. Skruvkopplingarna kan monteras ned och återanvändas så ofta som krävs.

Installera och ta bort HelaGuard plastkopplingar, med hjälp av dessa enkla instruktioner:

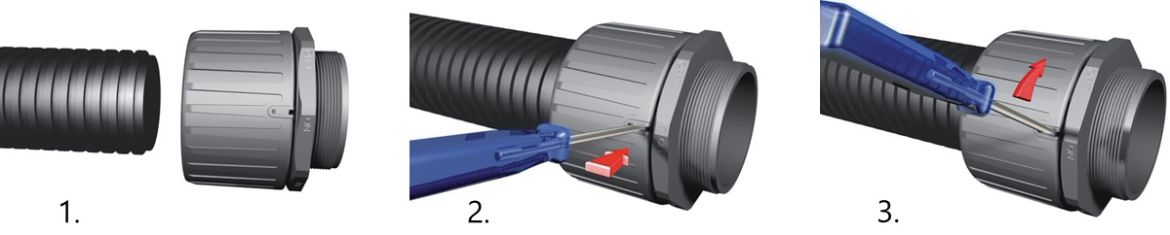

Hur man monterar och tar bort korrugerade flexslangar Hur man monterar och tar bort korrugerade flexslangar


1. Om installationen har använts förut bör du se till att de slitsade punkterna är i läget ”på”. Montera kopplingen, skjut på den på slangänden så långt det går utan övervåld och vrid den något. Kopplingen är nu säkert spärrad.

2. Ta bort kopplingen genom att sätta in en liten skruvmejsel i slitsen.

3. Flytta skruvmejselns handtag mot läget ”av”. Muttern roterar något. Låsmekanismen är nu frisläppt.

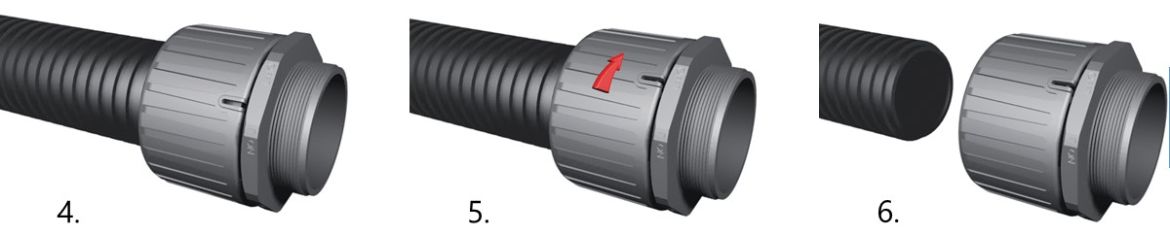

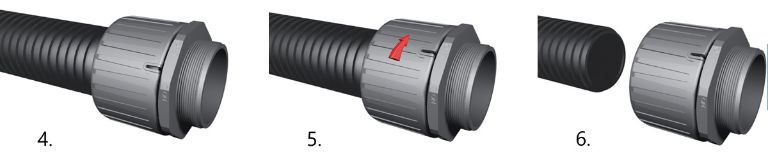

How to mount and remove convoluted tubing fittings. How to mount and remove convoluted tubing fittings.


4. Ta bort skruvmejseln.

5. Rotera kåpan manuellt ännu mer mot läget ”av” så långt som möjligt.

6. Ta helt enkelt bort kopplingen från änden av slangen.

Fortfarande inte helt säker? Du kan se alla stegen ovan här i denna illustration.

Hur kapar du flexslang?

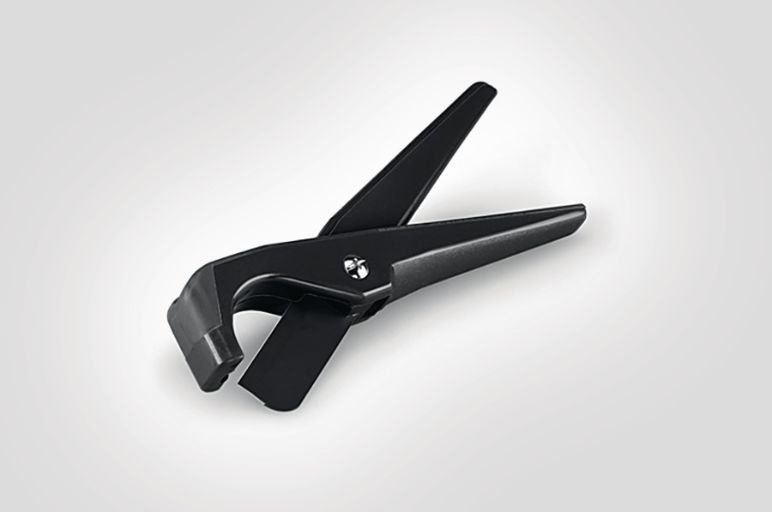

CONCUTTER, ett enkelt handverktyg för kapning av plastslang.

Icke metallisk korrugerad slang kan enkelt kapas med CONCUTTER – ett enkelt handverktyg för att kapa plastslang..

Kapverktyget CONCUTTER finns i två modeller:
