Kabelhantering: flexibel, skruvbar, självhäftande, skyddande för många industriella ändamål

Kabelhantering: den välorganiserade och platssparande varianten

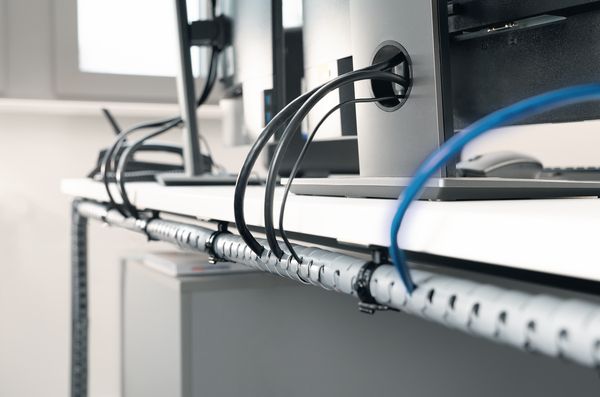

Hellermanntyton kabelsamlare Helawrap

Kabelhantering är en väsentlig del av det dagliga arbetet för en elektriker eller tillverkare av kopplingsskåp. Med en välorganiserad kabelhantering kan kablarna bli såväl ”osynliga” som platssparande.

Men kabelhantering är inte bara av intresse för elektriker och skåpbyggare, utan även för hemmasnickaren. Rätt val av kabelhanteringsprodukt är A och O. Välj mellan bland annat flexibel slang, skruvbar eller självhäftande kabelhantering. Optimal kabelhantering skapar ordning på skrivbordet eller bakom tv:n. Men den är bra till ännu mer, som till exempel:

  • Dra kablar i olika riktningar
  • Uppdelning av ledningar
  • Kabelskydd
  • Minska risken för att snubbla på kablar

Kabelhantering väggar/kanter

Kabelhantering med buntband: LOK-serien

För Kabelhantering längs väggar rekommenderar vi vår LOK-serie.

För Kabelhantering längs väggar rekommenderar vi vår LOK-serie. Dessa väggpluggar är speciellt framtagna av HellermannTyton. De kan kombineras med buntband och är perfekta för att dra och fästa kablar och rör i byggnader.
Det är bara att föra in väggpluggen i det förborrade hålet. Plugghuvudet utgör då ett fäste för buntbandet och gör det lätt att dra kabeln.



Fler fördelar:

  • Passar till många typer av material, såsom betong, tegel och trä
  • LOK01B passar mjukt murverk och 6 mm hål
  • LOK05 med avstånd för att leda kablar med avstånd till tegelvägg

Kabelhantering med fästclips: EdgeClip

Ett annat snabbt och lätt sätt att dra kablar är vår EC-serie med fästclips.

Ett annat snabbt och lätt sätt att dra kablar är vår EC-serie med fästclips. EC står för EdgeClip. Med dessa fästclips kan du på ett säkert sätt fästa kablar och vajrar vid kanter utan att behöva borra eller limma.
De möjliggör en flexibel dragning, särskilt för kabelnät, slangar eller rör. EdgeClip har ett fäste för buntband för säker kabelhantering.



Fördelar:

  • Stort utbud av varianter – både vertikal och horisontell riktning är möjlig
  • Fästclips finns för tre olika kanttjocklekar
  • Det är bara att sätta installationen på plats för hand.
  • Fäst utan att borra eller limma

Du hittar fler idéer för kabelhantering på vår sida med kabelclips för kanter.

Kabelhantering skruvbar/självhäftande

Kabelhantering med skruvbara hållare: Q-Mount

Våra skruvbara hållare i Q-Mount-serien är särskilt lämpliga för elektroindustrin.

Våra skruvbara hållare i Q-Mount-serien är särskilt lämpliga för elektroindustrin. De går utmärkt att kombinera med våra Q-tie-buntband. Buntbandet kan fästas i hållaren från alla fyra sidor.

Den specialdesignade konstruktionen håller buntbandet i ett vertikalt läge så att båda händerna kan vara fria under installationen. Det ger utmärkta förutsättningar för tillfällig och permanent kabelhantering, särskilt längs väggar.

Kabelhantering med självhäftande hållare – FlexTack

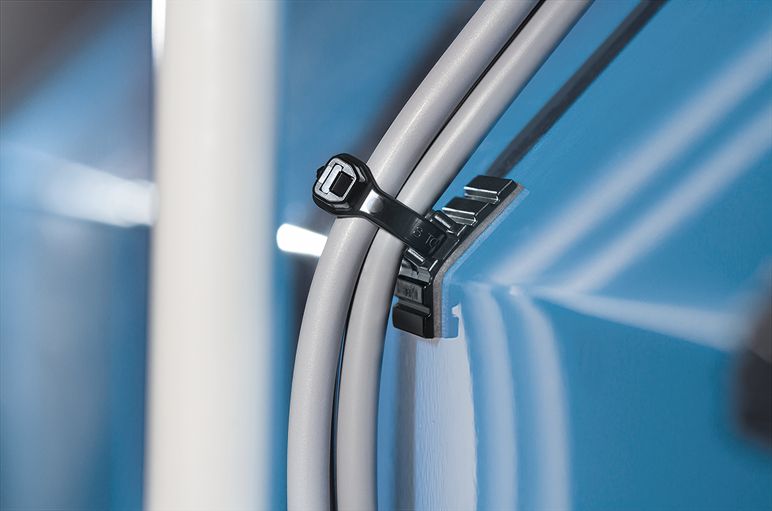

Dessa självhäftande hållare kan fästa kablar vid allehanda ytor.

Finns det inte möjlighet att skruva eller borra? Då har vi ett alternativ även för detta, med våra självhäftande fästen. Dessa självhäftande hållare kan fästa kablar vid allehanda ytor.

Särskilt vår FlexTack är en innovativ fästlösning för böjda och vinklade ytor.



Fördelarna med våra självhäftande fästen:

  • Hög temperaturtålighet
  • Lim med hög fäststyrka och god vädertålighet
  • Minskad risk för korrosion eftersom det inte krävs några borrhål
  • Viktfördel jämfört med mekanisk fästning
  • Produktionsprocesser kan optimeras och produktionskostnader sänkas
  • Snabb, enkel och flexibel installation

Mer information om våra självhäftande hållare och skruvbara hållare hittar du här.

Kabelhantering för skrivbordet

Kabelhölje Helawrap

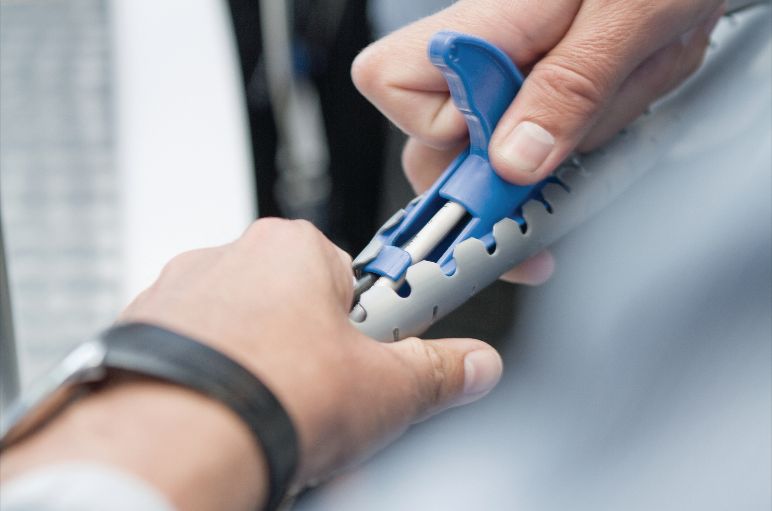

Visste du det? Många kablar löper längs datorer, ljudanläggningar eller tv-apparater. Denna kabelhärva är inte bara oestetisk, det finns även en risk att man snubblar över den. Vi har lösningen för den bästa och enklaste kabeldragningen – det skyddande kabelhöljet Helawrap. Den dras över kablarna med ett hjälpmedel. Det innebär att även långa kablar kan buntas ihop snabbt och lätt på olika ställen.

Många kablar löper längs datorer

Fördelar:

  • Enkelt att använda
  • Högt slitskydd
  • Kabelhantering möjlig över hela längden
  • Kan återanvändas
  • Finns i flera olika färger (svart, grå, vit)

Skyddshölje: Twist-In

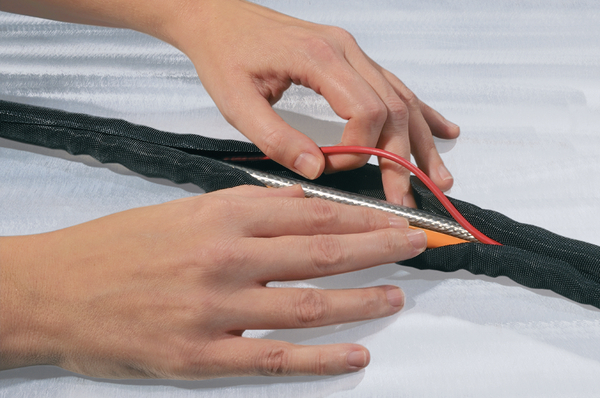

En annan möjlighet för att dra kablar på skrivbordet är vår Twist-In-serie. Detta självstängande skyddshölje är tillverkat i polyester. Det skapar inte bara ordning utan skyddar även de buntade sladdarna mot slitage. Skyddshöljets design gör det möjligt att när som helst komma åt för att göra underhåll eller reparationer.

En möjlighet för att dra kablar på skrivbordet är vår Twist-In-serie.

Fördelar:

  • Självstängande skyddshölje tillverkat i polyester
  • Mycket bra slitageskydd
  • Utmärkt vid installation i efterhand
  • Enkelt att fästa och ta bort



Flexibel Kabelhantering

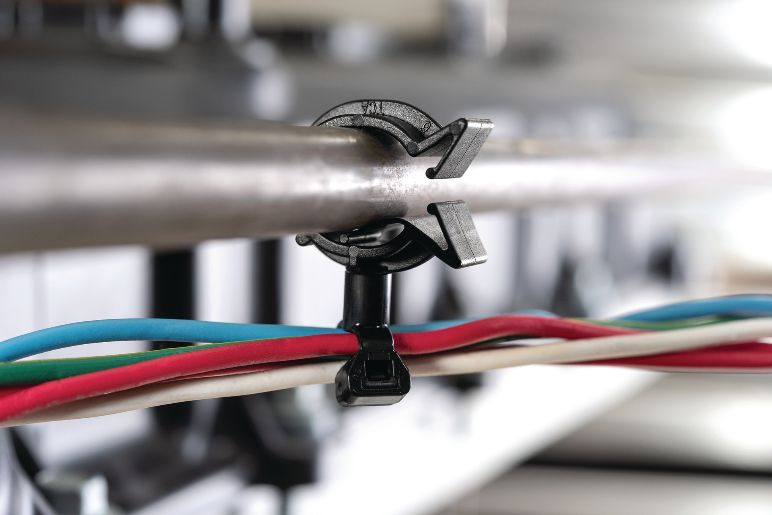

Flyttbar Kabelhantering: Omega clips

Flyttbar Kabelhantering: Omega clips

Vår Omega-serie med fästclips möjliggör en flexibel kabel- och vajerdragning i alla riktningar.  Typiskt för den här serien är att clipsen lätt kan fästas på en kabel, slang eller rör. De är mycket enkla att fästa vilket gör dem lämpliga för montering i efterhand.

Eftersom de kan roteras fritt i 360° finns det utrymme för kompensationsrörelser i kablarna. Denna produkt är särskilt populär i fordonsindustrin för att sammanföra två olika fasta kablar.

Kabelkanal: HelaDuct Flex

flexibel Kabelhantering: HelaDuct Flex.

För många montörer är det särskilt viktigt med en flexibel kabelhantering. Det möjliggör en platssparande dragning i många utrymmen. Vi har tagit fram en flexibel kabelkanal för det här ändamålet.

Enkel dragning och många användningsområden gör produkten populär, särskilt för dragning i styrskåp.



Den här produkten har fler fördelar:

  • HelaDuct Flex fixeras med tejp, därför krävs ingen borrning.
  • Tack vare fästtejpen kan den monteras snabbt
  • HelaDuct Flex är mycket böjlig och kan monteras i en vinkel på 90° eller mer
  • Vår flexibla kabelkanal är lätt att öppna, vilket gör den lämplig för underhåll vid senare tillfällen

Särskilda industriella tillämpningar

Kabelhantering för styrskåpet

Kabelhantering är en av de största utmaningarna för tillverkare av styrskåp. Det gäller att lägga och skydda så många kablar som möjligt med bara några få kabelkanaler. Denna åtgärd skapar extra ordning så att en elektriker senare ska kunna utföra sitt underhållsarbete så enkelt som möjligt.



Kabelhantering för styrskåp

HellermannTyton har lanserat produktserien HelaDuct för denna typ av kabelhantering för styrskåp. Den innehåller både kabelkanaler och specialutvecklade hållare som förhindrar att kablarna ramlar ut.

Dessutom innehåller serien särskilda fästelement och verktyg för att ta bort utrustningen utan att det blir några märken.

Fördelarna med vårt system för Kabelhantering i styrskåp:

  • Robusta kabelkanaler tillverkade i PVC eller halogenfritt material av hög kvalitet
  • Lätt att flytta på ledningar för enklare Kabelhantering
  • Ingen risk för skärskador tack vare gradfria kanter
  • Expanderade nitar gör att kanalerna kan fästas utan skruvar
  • Buntband kan fästas i kanalerna med hjälp av särskilda fästelement



I vår broschyr hittar du mer information och produkter som tillhör vår produktserie för kopplingsskåp.

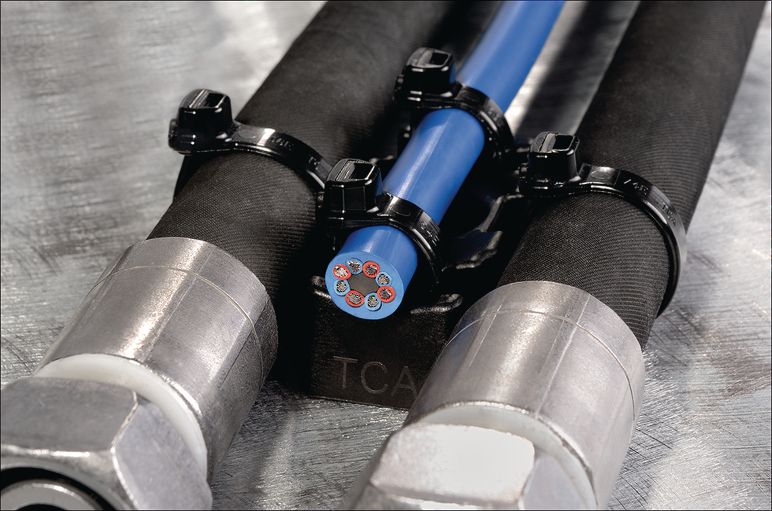

Kabelhantering för den tunga industrin

tunga industrin

I den tunga industrin finns det risk för att kablar går sönder eller att buntningen släpper. Anledningen till detta är att kablarna hålls på plats av metallhållare med vassa kanter. För att undvika detta har vi tagit fram Saddle Mount-serien med kraftiga hållare i plast.

De monteras permanent med gängade bultar eller skruvar för att garanterat sitta stabilt, även vid starka vibrationer. Elektriska, pneumatiska eller hydrauliska ledningar kan fästas med buntband. Denna typ av Kabelhantering medger upp till tre parallella buntar.



Fler fördelar:

  • Lägre vikt jämfört med metallhållare
  • Jämn yta gör att bunten inte skadas
  • Ingen termisk eller elektrisk påverkan, eller vibrationspåverkan sinsemellan


Kabelhantering för vindkraftindustrin

Kabelhantering för vindkraftindustrin

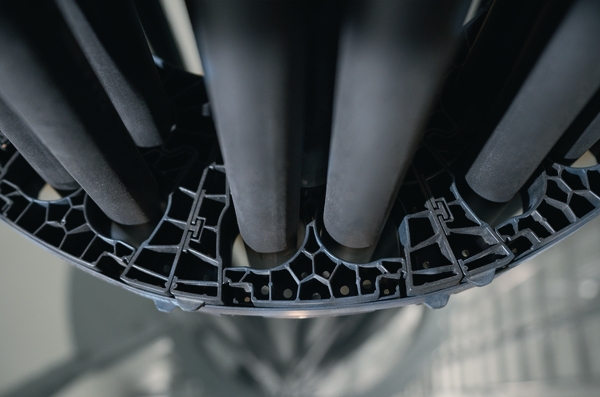

I vindkraftindustrin innebär dragning av kablar och vajrar en särskild utmaning, eftersom de ständigt är utsatta för en snurrande rörelse. Vi har tagit fram Loop Spacer för att motverka det slitage som annars uppstår på kabelhöljena.

Det installeras enkelt genom ett klicksystem, det skapar ordning och förbättrar även kyleffekten i kablarna.

Frågor och svar

Varför är kabelhantering viktigt?

Kabelhantering är viktigt av flera skäl. Det hjälper till att upprätthålla ett rent och professionellt utseende, minskar risken för olyckor eller snubbelrisk, förbättrar luftflödet och ventilationen, underlättar felsökning och underhåll och gör det lättare att identifiera och komma åt specifika kablar vid behov.



Hur kan jag organisera kablar / Kabelhantering under skrivbord?

För att organisera kablar / sladdar under skrivbord, TV eller bakom underhållscenter, börja med att koppla ur alla enheter och ta bort onödiga kablar. Använd buntband, kardborreband eller kabelsamlare Helawrap för att gruppera och organisera ihop kablarna. Håll strömsladdar åtskilda från datakablar för att undvika störningar. Använd självhäftande kabelklämmor eller Helawraps självhäftande fästen för att fästa kablar längs baksidan av möbeln eller väggen. Om du har en stora mängder av sladdar och kablar som skall organiseras rekommenderas kabelhanteringsprodukter tex som kabelkanaler eller kabelrännor för att dölja och dra kablar effektivt.

Vad är skillnaden mellan vertikal och horisontell kabelhantering?

Vertikal kabelhantering fokuserar på organisation och dragning av kablar i vertikal riktning, vanligtvis inom serverrack eller nätverksskåp. Det innebär att man använder vertikala kabelhanterare, såsom kabelrännor, vertikala kabelringar eller kabelhanteringsarmar, för att styra och stödja kablar från topp till botten.

Horisontell kabelhantering, å andra sidan, handlar om att organisera och dra kablar i horisontell riktning, ofta i samma rack eller skåp. Det involverar användningen av horisontella kabelhanterare, såsom kabelkanaler, kabelhanterare eller borstremsor, för att dra och säkra kablar sida till sida eller fram och bak.

Varför är bra kabelhantering särskilt viktigt inom bilindustrin?

Bra kabelhantering är mycket viktigt i bilindustrin på grund av de komplexa elektriska systemen och den omfattande användningen av kablar och ledningsnät i moderna fordon. Korrekt kabelhantering säkerställer att kablarna är rätt dragna, säkrade på plats och skyddade från skador, vilket hjälper till att upprätthålla viktiga funktioner som motorkontroll, belysning, underhåll, säkerhetsfunktioner och kommunikation.

Med den växande trenden mot elektrifiering och avancerad teknik ökar antalet kablar samt behovet av ordentlig isolering. Organiserade och korrekt dragna kablar minimerar också risken för elektriska fel, förbättrar säkerheten och ökar den övergripande tillförlitligheten. Dessutom effektiviserar effektiv kabelhantering monteringsprocessen och förbättrar produktionseffektiviteten. Sist men inte minst strävar bilindustrin efter att optimera vikt- och utrymmesbesparingar. Bra kabelhantering minskar kabeltrassel och onödiga kabellängder, vilket säkerställer effektiv användning av utrymmet.
