Kabelklämma P-klämma – montering för kablar och slangar

Ratchet P-Clamp kommer att effektivisera din kabelhantering

Kabelklämma av metall och plast har utvecklats - Ta en titt på kabelklämma Ratchet P-Clamp!

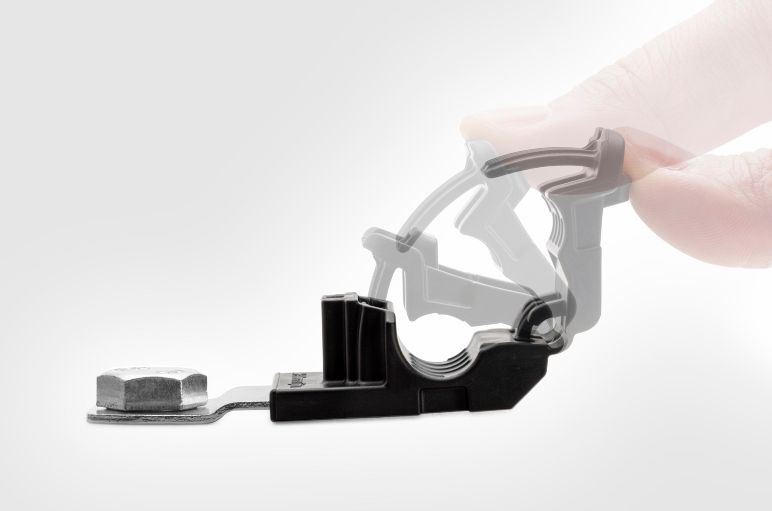

Kabelklämman Ratchet P-Clamp med

Kabelklämman Ratchet P-Clamp är lösningen för att klämma fast kablar och slangar så att de ligger stadigt mot underlaget. För att passa de flesta fastsättningar av kabel och slang finns P-klämman Ratchet P-Clamp i fyra olika storlekar och vinklar Fördelarna med kabelklämman är bland annat att den går att öppna och stänga mycket enkelt, den är dessutom återanvändningsbar. Och kanske bäst av allt - Ratchet P-Clamp minskar ditt lager av kabelklämmor. De fyra olika storlekarna är flexibla och går att klämma åt efter önskad diameter så att kablarna ligger stabilt utan att klämmas. Tack vare denna funktion slipper ni stora lager kabelklämmor i flera olika storlekar.

Vid framtagning av P-klämman Ratchet P-Clamp låg mycket fokus på att tillverka en kabelklämma som är flexibel, återanvändningsbar, lätt att öppna och stänga, samt är värme & UV-stabiliserad

Produkt-sortiment

Designen gör hela skillnaden: Såhär använder du kabelklämma Ratchet P-Clamp

Som namnet antyder har vi byggt in en låsmekanism (eng. ratchet mechanism) i kabelklämman. Det gör att användaren kan fixera kabelklämman i förväg. En extra funktion är att du kan lossa låsmekanismen, öppna kabelklammern och återanvända den.

Vi matchade egenskaperna hos P-klämman Ratchet P-Clamp med följande krav på användbarhet:

  • Valfrihet: separata för- och slutmonteringsfaser.
  • Enkel installation av kabelklämmor: stäng med en hand.
  • Eliminera klämmeffekter: räfflingen centrerar bunten automatiskt.
  • Öppna och återanvänd: lossa kabelklämman enkelt med en vanlig skruvmejsel.
  • Minska lagerhållningen av komponenter: kabelklämmorna finns i fyra flexibla storlekar (6,2–51 mm diameter).
  • Konfigurera flexibelt: flera mått på monteringsplåtar.
  • Maximera hållbarheten: härdad, UV-resistent PA66 och rostfritt stål.
  • Extra tillägg: mjuka insatser och spänningsflik.

P-klämmans fördelar

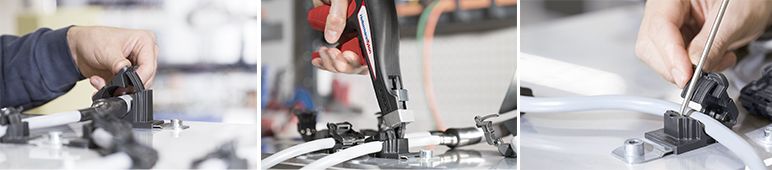

Fördel 1: Du kan förinstallera kabelklämman innan du stänger den

Med Ratchet P-klämma kan du förbereda arbetet genom att bestämma önskad dragningsväg för dina kablar, slangar eller rör innan dessa ens har levererats!

Denna tvåstegsoperation ger dig också frihet att dela upp fastsättnings- och fixeringsuppgiften i tid eller mellan olika installatörer eller entreprenörer. Du kan till och med fästa klämmorna på kabeln innan de installeras.

Ratchet P-Clamp kan enkelt stängas till optimal diameter med ena handen. Den hörbara klicketfrån låset försäkrar användaren om att klämman har stängts ordentligt.
Se hur enkelt det är att arbeta med klämman i videon nedan.

Kabelklämman Ratchet P-Clamp uppfyller också processingenjörernas kvalitetssäkringskrav. Med tillvalet spänningsflik och HellermannTytons buntbandspistoler i EVO-serien kan installatörerna stänga p-klämman med exakt samma kraft varje gång.



Fördel 2: Du kan när som helst öppna kabelklämman för underhåll

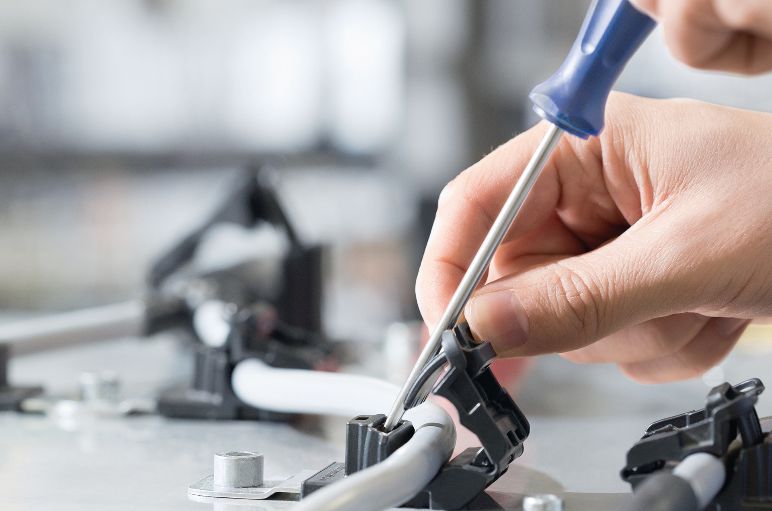

P-klämman Ratchet P-Clamp kan återanvändas

Till skillnad från omegaklämmor i plast, push-in-klämmor eller tvådelade fästklämmor har vi utformat kabelklämma Ratchet P-Clamp, så att den kan öppnas igen utan att bunten måste lossas från fästpunkterna.

Detta är en stor fördel för underhållstekniker och när kablage måste anpassas efter ändrade anslutningspunkter.

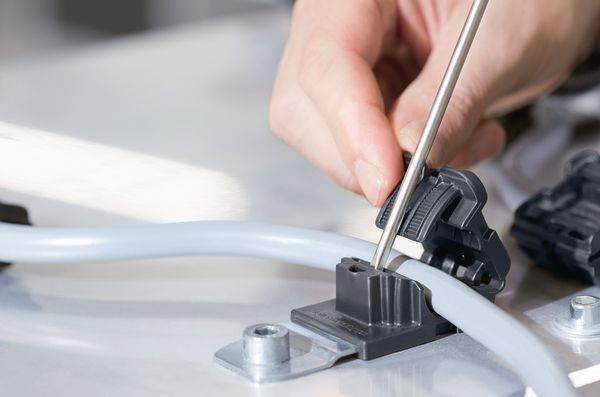

Sätt bara in en vanlig skruvmejsel i spåret och lyft överdelen. Plastmaterialet är särskilt modifierat så att du kan öppna och återanvända klämman om och om igen.

Fördel 3: Minska antalet kabelklämmor och clips i lagret

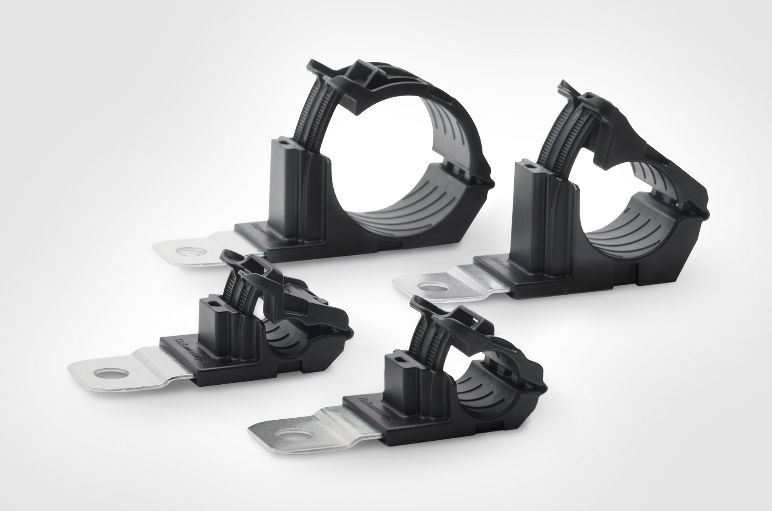

Kabelklämma Ratchet P-Clamp - Minska antalet kabelklämmor och clips i lagret

Ratchet P-klämma finns i fyra storlekar som alla är justerbara.

Mängden delar i lager kan avsevärt minskas och installatörerna behöver inte längre bära med sig ett stort antal olika clips i olika fasta diametrar.

Med bara fyra Ratchet P-klämmor och mjuka insatser till kabelklämma, som tillval, kan du klara dig utan dussintals olika aluminiumklämmor och p-clips i metall eller plast.

Hur används P-klämman Ratchet P-Clamp?

  • Alla fyra kabelklämmor Ratchet P-Clamp (för buntdiametrar mellan 6,2 mm och 51 mm) är enkla att kombinera i en enda monteringspunkt.
  • Monteringsplåtarna i rostfritt stål finns i olika längder och med fyra olika hålstorlekar (M6, M8, M10 och M12).
  • De robusta monteringsplåtarna i rostfritt stål finns också med fyra olika vinklar (förskjutet 180° och 90° eller upphöjt 30° och 15°). Detta gör det möjligt att kombinera flera kabelklämmor på samma fixeringspunkt genom att stapla monteringsplåtar på varandra. Att planera monteringen av kabelklämmorna kunde inte vara enklare.
  • Urvalet av vinklar, monteringsplåtlängder och mått på kabelklämman Ratchet P-Clamp gör att antalet möjliga anpassningar och konfigurationer blir oändligt stort.

Här är några av de populäraste kabelklämma-konfigurationerna som våra kunder använder:


Kabelklämma Ratchet P-Clamp konfigurering Kabelklämma Ratchet P-Clamp konfigurering

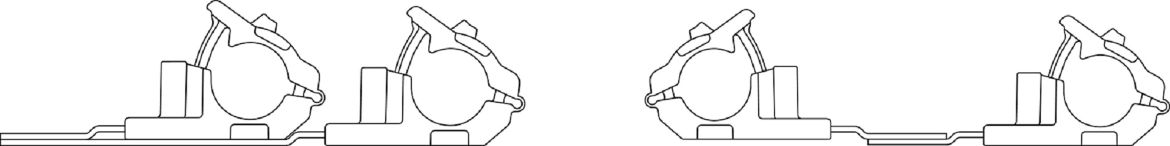

Två kabelklämmor vända mot varandra i en monteringspunkt och två kabelklämmor vända åt samma håll i en monteringspunkt.


Ratchet P-Clamp konfiguration Ratchet P-Clamp konfiguration

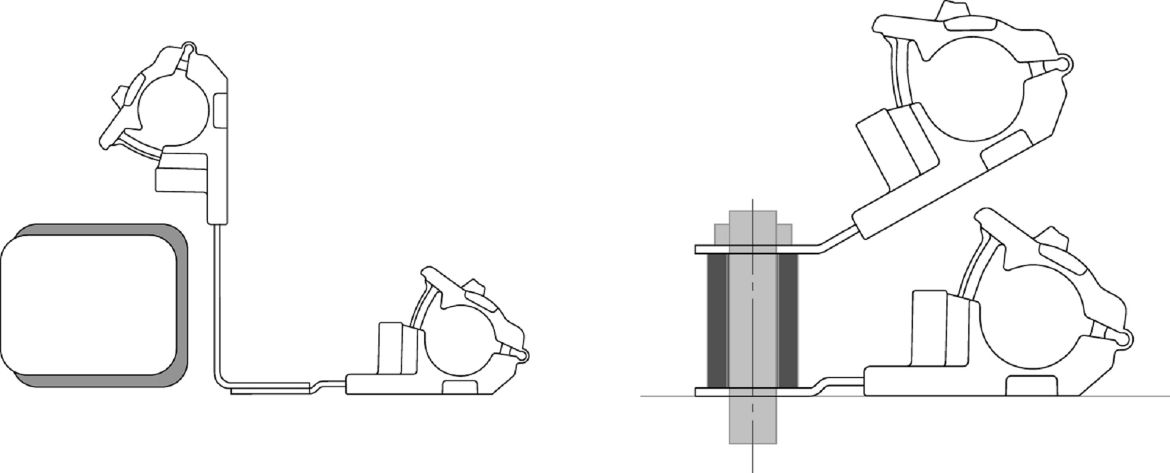

Två kabelklämmor staplade på en bult med distanser och olika vinklar för att leda runt hinder.

Mjuka silikoninsatser finns att få för ytterligare skydd av ömtålig kabelisolering. Skjut helt enkelt in dem i kabelklämmans väggar innan du stänger klämman. De mjuka insatserna är mycket enklare att använda än gummibussningar på aluminium-p-klämmor.

Våra designers har också kommit på en toppensak, som bokstavligen är på toppen! En ”sadel” ovanpå kabelklämman som gör det enkelt att fästa slangar eller ledningar med vanliga buntband. Så nu är det enkelt att dra flera kabelbuntar parallellt med eller längs rör och slangar.

Se denna smarta funktion i den här videon:

Var används kabelklämman Ratchet P-Clamp?

NYHET: En version av Ratchet P-Clamp tillverkad av polyamid PA66V0 är tillgänglig för våra järnvägskonstruktionskunder. Detta material uppfyller brandsäkerhetskraven i den europeiska järnvägsstandarden EN 45545-2. Monteringsplattan i rostfritt stål är korrosionsbeständig. Kontakta oss här för mer information.

Förnybara energikällor, digitala informationssystem och elektroniken bakom dem fortsätter att utvecklas i alla aspekter av våra liv. Som en följd av detta ökar komplexiteten i kablagen.

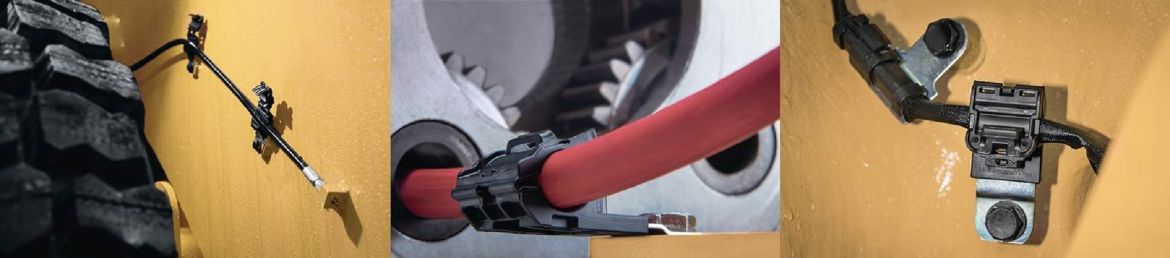

Kabelklämma Ratchet P-Clamp används av våra kunder i solcellsinstallationer och vindturbintorn, i tåg, fartyg och alla typer av tunga fordon som mobila kranar eller jordbruksmaskiner.
Ta en titt på vår blogg för att se mer om hur kunder använder kabelklämman Ratchet P-Clamp i sina installationer.

Kabelklämman är robust, återanvändbar och pålitlig även under de mest krävande miljöer eller temperaturer från –40 °C till +105 °C.




Kabelklämman Ratchet P-Clamp Kabelklämman Ratchet P-Clamp


Urvalsguide

Vilken kabelklämma ska jag välja?

Med kabelklämma Ratchet P-Clamp ger HellermannTyton dig maximal frihet att konfigurera kabel- och slangdragningen precis som du vill ha den. Det finns ingen anledning att kompromissa.
Här följer en guide som hjälper dig att välja rätt kabelklämma för din tillämpning.

1. Vilken buntdiameter har du?

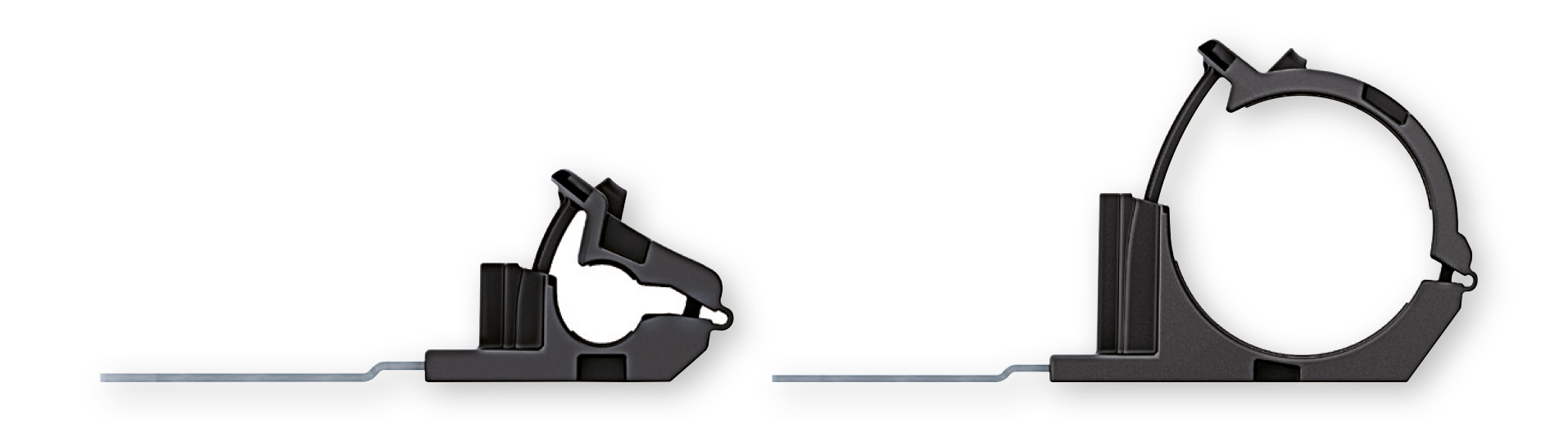

Du kan välja fyra storlekar från liten (A) till stor (D). Du kan välja fyra storlekar från liten (A) till stor (D).

Vi täcker in följande fyra storleksintervall från storlek liten (A) till storlek stor (D):

2. Vilka vinklar behöver du leda runt?

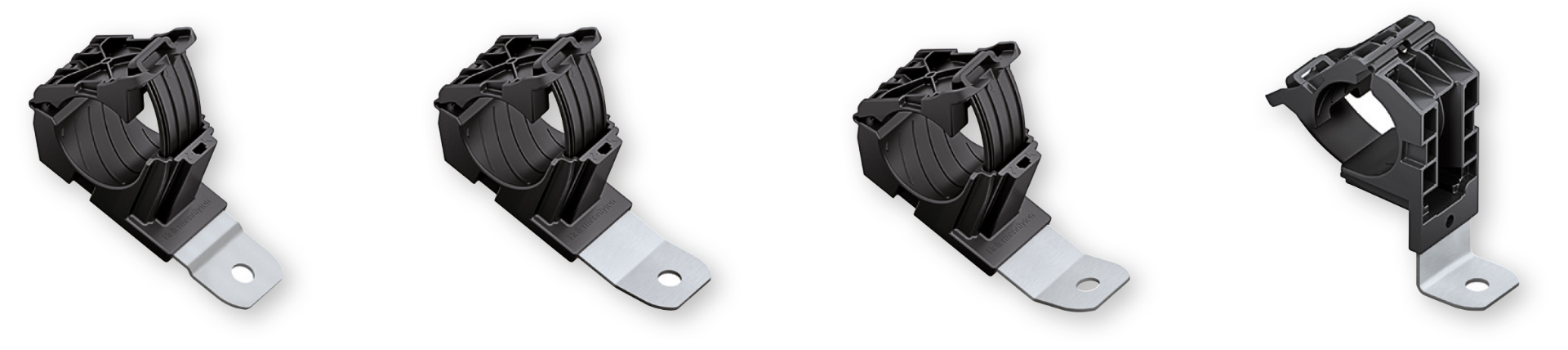

HellermannTytons kabelklämma Ratchet P-Clamp finns i varianterna rak 180° och vinklade i 15°, 30° och 90°. HellermannTytons kabelklämma Ratchet P-Clamp finns i varianterna rak 180° och vinklade i 15°, 30° och 90°.

HellermannTytons kabelklämma Ratchet P-Clamp finns i varianterna rak 180° och vinklade i 15°, 30° och 90°.

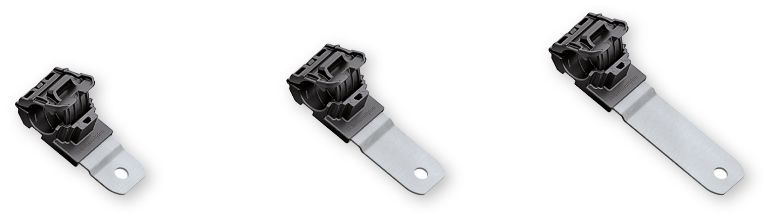

3. Vilken längd på monteringsplåt är rätt för dig?

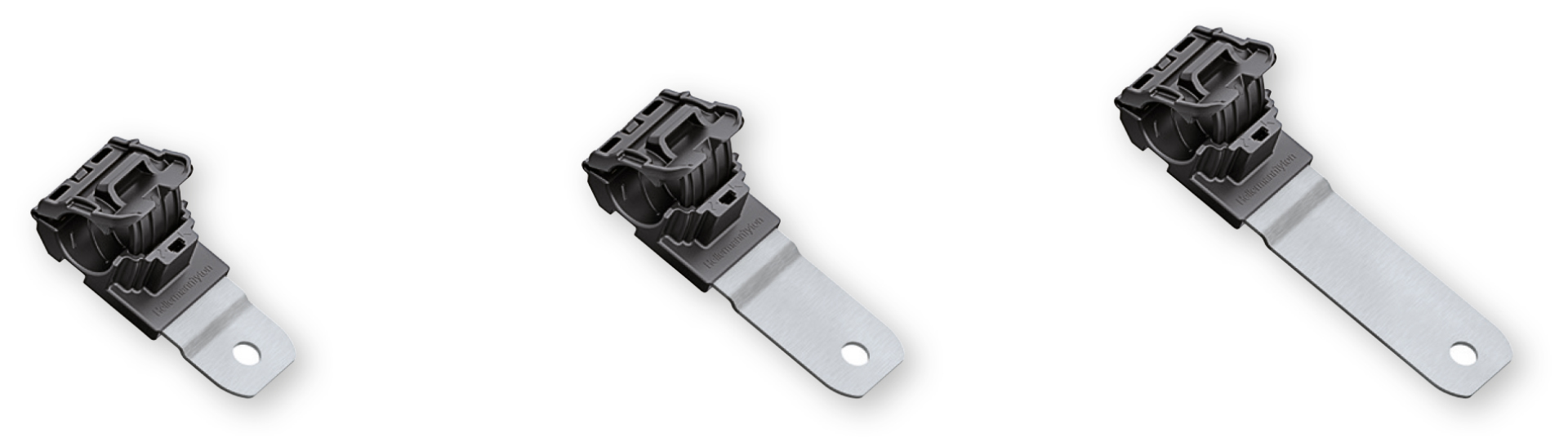

Välj mellan kort, medellång eller lång monteringsplåt i rostfritt stål. Välj mellan kort, medellång eller lång monteringsplåt i rostfritt stål.

Välj mellan korta, medellånga eller långa rostfria monteringsplattor.
Observera att hålen alltid är förskjutna till kabelklämmans mitt, men vissa vinkelvarianter är inte tillgängliga i alla tre längder.

4. Vilken hålstorlek behöver du för din monteringspunkt?

Eftersom kabelklämma Ratchet P-Clamp är konstruerade med tunga applikationer i åtanke erbjuder vi fyra olika hålstorlekar för användning med standardiserade skruvstorlekar. Välj mellan:

  • M6 (6 mm)
  • M8 (8 mm)
  • M10 (10 mm)
  • M12 (12mm)

Alla våra clips

Vårt kompletta sortiment av kabelklämmor och clips

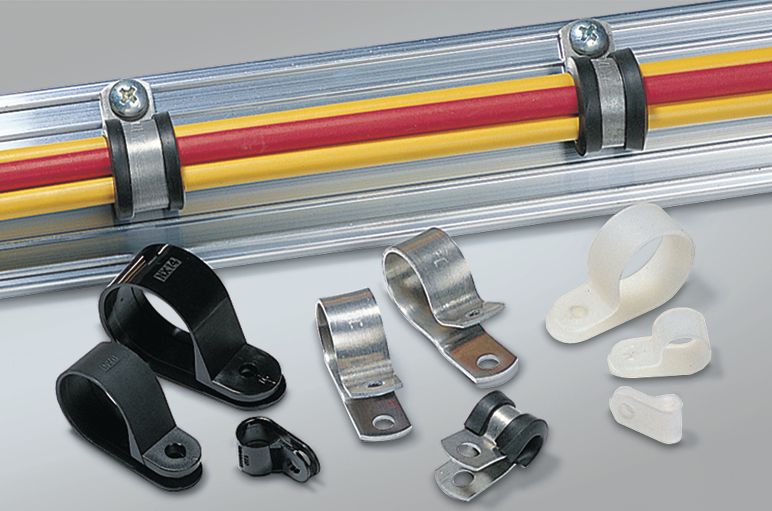

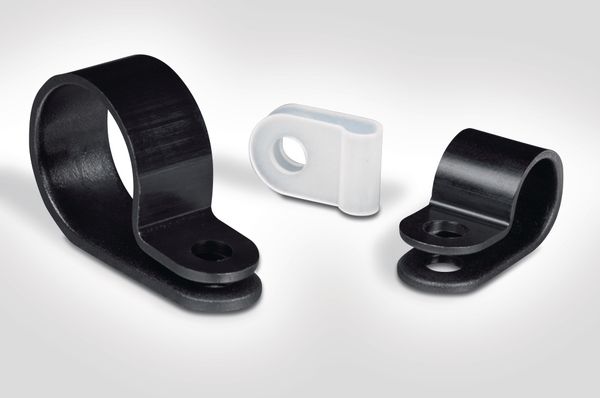

Kabelklämmor i metall eller plast

Kabelklämmor är ett prisvärt sätt att fästa kabelbuntar – ofta parallellt med slangar eller rör. Konventionella P-klämmor, slangklämmor och rörklammrar är klämmor i en del av metall eller plast som mekaniskt fäster elektriska kablar, hydrauliska slangar eller rör längs deras dragningsväg.



Oavsett om de är tillverkade av stål, aluminium eller nylon (polyamid 6.6), har alla dessa monteringsklämmor en sak gemensamt: De ser ut som bokstaven ”P” från sidan när de är stängda, vilket är bakgrunden till deras namn.

Vad är en P-klämma eller p-clip? Hur fungerar den?

Kabelklämmor låser fast kablar och slangar på plats och bidrar till att hålla maskiner, fordon och utrustning igång. De håller ihop kablar, ledningar eller slangar mekaniskt och fäster dem säkert till en fixeringspunkt – vanligtvis med en skruv.

Produktutvecklarna vid HellermannTyton bestämde att det var dags att utveckla designen av p-clips – särskilt för kunder med tyngre tillämpningar.

Den traditionella p-klämmans inneboende designbegränsningar är bland annat:

  • Klämman är inte ordentligt stängd förrän fixeringsskruven eller är påsatt.
  • P-klämmornas diametrar är oflexibla, så man måste ha massor av storlekar på lager.
  • Dåligt passande eller felaktiga klämmor kan orsaka skador på ledningarna.
  • Traditionella p-klämmor kan bara öppnas igen genom hela anordningen demonteras.


Vår lösning på kraven från industrikunder på en robust kabelklämma som anpassar sig efter olika buntdiametrar är Ratchet P-Clamp.

Traditionella P-klämmor har fortfarande sitt berättigande

Vi inser att när det kommer till att välja klämmor och clips, är det ofta som att välja mellan enkla skosnören eller sofistikerade spännen på en slalompjäxa. Båda gör ett utmärkt jobb för vad de är avsedda för.

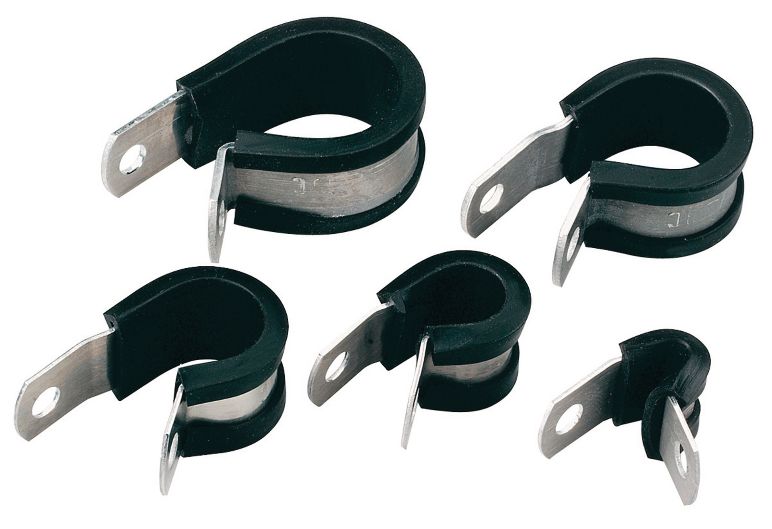

Aluminium P-Clamps ALU10C

Om Ratchet P-klämma verkar vara närmast raketforskning, ta en titt på HellermannTytons omfattande sortiment av traditionella metallklämmor, plastklämmor och P-klämmor

.

Se även HellermannTytons stora sortiment av buntband och fästelement.

Frågor och svar

Vad är en Ratchet P-Clamp och hur skiljer den sig från traditionella P-Clamps?

Ratchet P-Clamps erbjuder olika monteringsalternativ, vilket underlättar fastsättning på olika ytor. Dessutom möjliggör deras stapelbara karaktär och integrerade buntbandsadel montering av ytterligare buntar. Dessutom tillåter deras monteringsplattor i stål olika installationsvinklar, vilket ger mångsidighet i monteringsgrader. Ratchet P-Clamps är idealiskt lämpade för tunga applikationer både inomhus och utomhus på grund av sin robusta design och materialsammansättning.

Ratchet P-Clamps är utrustade med en spärrmekanism som låser klämman på plats när den väl är åtdragen, vilket möjliggör små justeringar av spänningen och säkerställer ett konsekvent grepp. Traditionella P-klämmor förlitar sig vanligtvis på en fast eller engångsjustering, vilket kan kräva efterdragning om kablarna eller slangarna skiftar.

Vilka är de huvudsakliga användningsområdena för Ratchet P-Clamps i olika industrier?

Ratchet P-klämmor används ofta i bil-, el- och industriapplikationer där kablar eller slangar behöver justeras eller där ett säkert och pålitligt grepp är viktigt.

  • Fordonindustrin: ledningsnätshantering och avgassystemhantering
  • Flygindustrin: Ratchet P-Clamps är avgörande för att säkra el- och kommunikationskablar i flygplan
  • Marinindustri: Ratchet P-Clamps används för att säkra ledningar och rörsystem på båtar och fartyg
  • Industriell utrustning och maskiner: Ratchet P-Clamps kan säkra hydrauliska och pneumatiska slangar i tunga maskiner och industriell utrustning.
  • Förnybar energi: I solenergiinstallationer fäster Ratchet P-Clamps ledningar och kablar till solpanelerna och monteringsstrukturerna. De möjliggör förläggning av kablar längs solsystem med enaxlig spårning.

Hur säkra är Ratchet P-klämmor för att hålla kablar och ledningar på plats, särskilt i dynamiska miljöer?

Ratchet P-Clamps är designade för att ge ett säkert fäste på kablar, ledningar och andra föremål. Deras effektivitet beror till stor del på flera faktorer, inklusive klämmans kvalitet, installationsmetoden och de specifika kraven i den dynamiska miljön där de används. Regelbunden inspektion och underhåll är också viktigt för att komma till rätta med slitage som kan uppstå med tiden. När de används på rätt sätt och i enlighet med deras specifikationer kan Ratchet P-Clamps vara effektiva för att säkert hålla kablar och ledningar i dynamiska installationer.

Hur bidrar Ratchet P-Clamps till att minska kabelbelastningen och potentiella skador över tid?

Ratchet P-Clamps bidrar till att minska kabelbelastningen och potentiella skador över tid genom sin design och funktion. När de är korrekt installerade och åtdragna håller de kablar eller ledningar stadigt på plats, vilket förhindrar dem från att röra sig eller vibrera. Spärrmekanismen möjliggör exakt och jämn spänning av kablar, fördelar kraften jämnt och minskar därför sannolikheten för stresspunkter.

I vertikala eller luftledningsinstallationer hjälper Ratchet P-Clamps till att förhindra kabelnedhängning, vilket kan leda till spänning och påfrestning på kablarna nedan. Separat tillgängliga insatser av mjukt material passar precis in i klämman och ger därmed ett ökat skydd för applikationer med rörelse, starka vibrationer eller mjuka kabelbuntar.

Hur passar Ratchet P-Clamps olika former och storlekar av kablar, till exempel runda, platta eller buntade kablar?

Ratchet P-Clamps är anpassningsbara lösningar som kan passa ett brett utbud av kabelformer och storlekar. Deras justerbarhet, tillgänglighet i olika storlekar och alternativ för dämpningsmaterial gör dem mångsidiga för att fästa runda, platta, buntade eller oregelbundet formade kablar. Kablar, oavsett deras sammansättning, fixeras automatiskt eller centreras i mitten av klämman.
